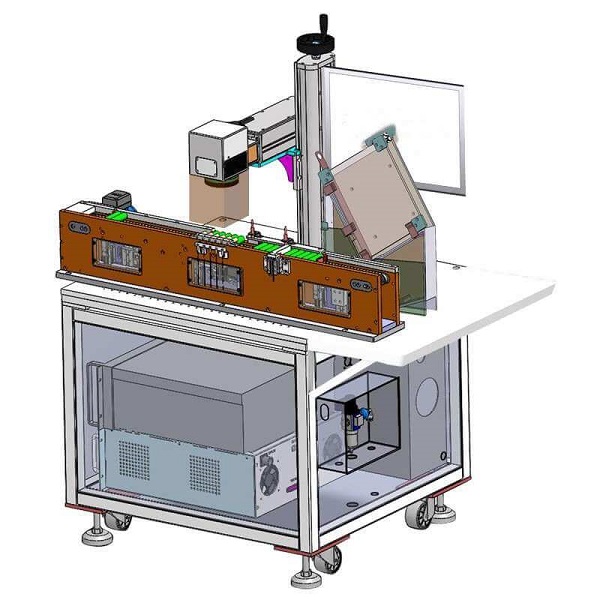

เครื่องลอกฟิล์ม PVC ทรงกระบอกอัตโนมัติ เครื่องตัดและลอกด้วยเลเซอร์

Ⅰ .การแนะนำอุปกรณ์:

1.1 การใช้งาน：การลอกแบตเตอรี่กระบอกสูบ

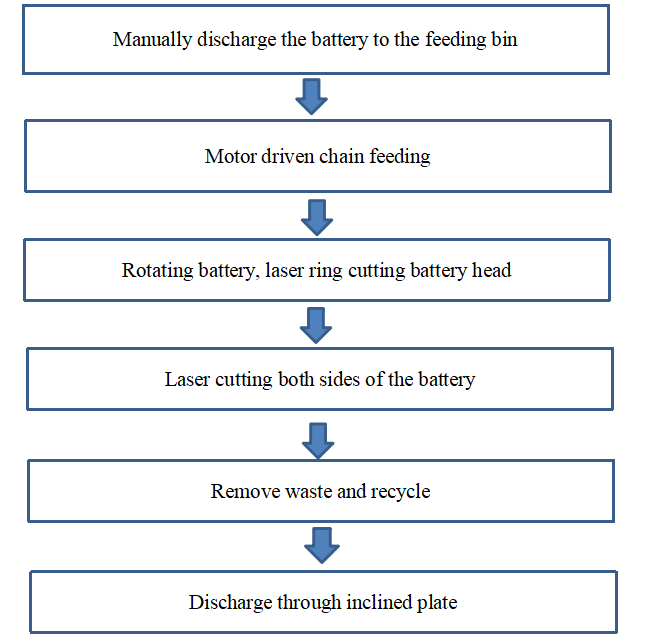

1.2 กระบวนการอุปกรณ์:

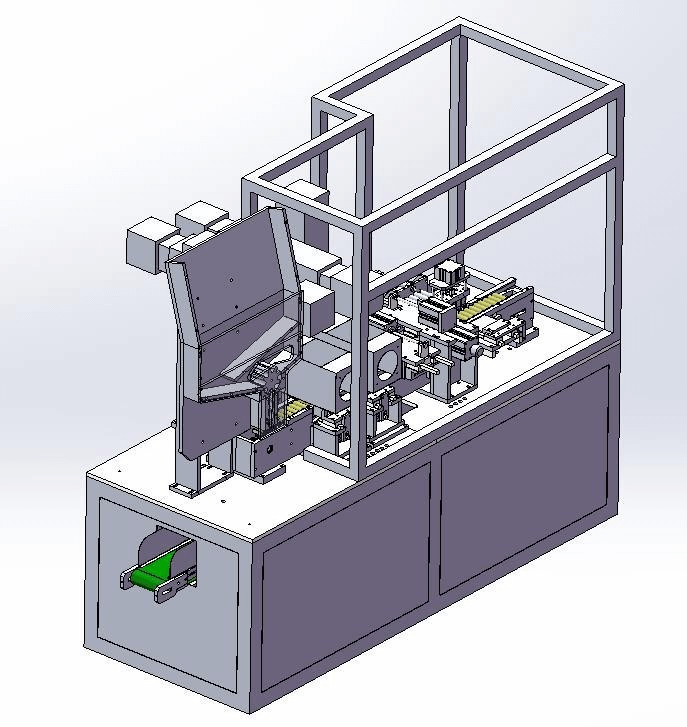

1.3 แผนผังอุปกรณ์:

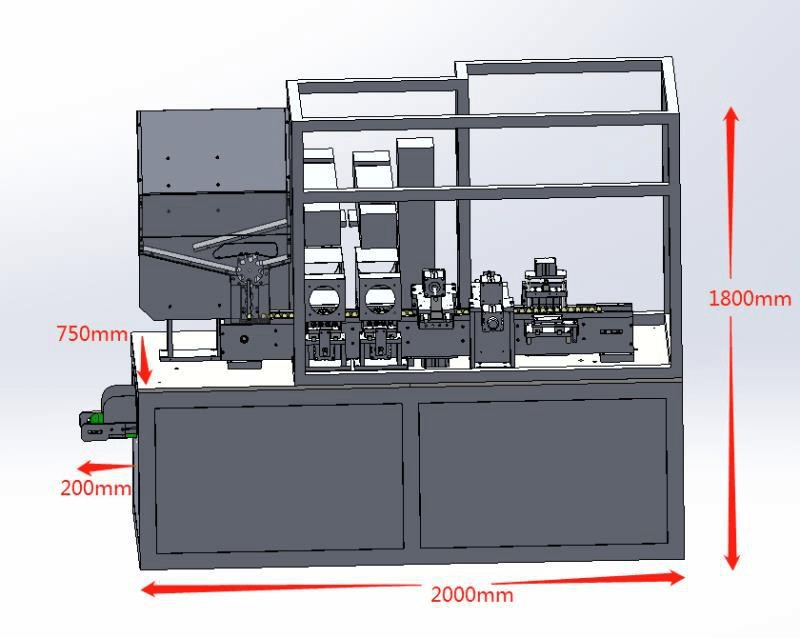

ขนาดเต็ม：

อุปกรณ์หลัก： 2000mmx750mmx1800mm (ยาว x  กว้าง x  สูง)

อุปกรณ์ป้อนกล่องอัตโนมัติ: 1000 มม. x 700 มม. x 1800 มม. (ยาวx  กว้างx  สูง)

น้ำหนัก：น้ำหนักรวมประมาณ 1,000 กก.

1.4  บทนำสู่โมดูลหลัก:

การชาร์จแบตเตอรี่ด้วยตนเองลงในไซโล

การคายประจุของล้อและการป้อนแบตเตอรี่เข้าสู่โซ่

1.5 กลไกโซ่มอเตอร์:

โซ่ขับเคลื่อนด้วยมอเตอร์สเต็ปปิ้งเพื่อป้อนวัตถุดิบทีละชิ้น

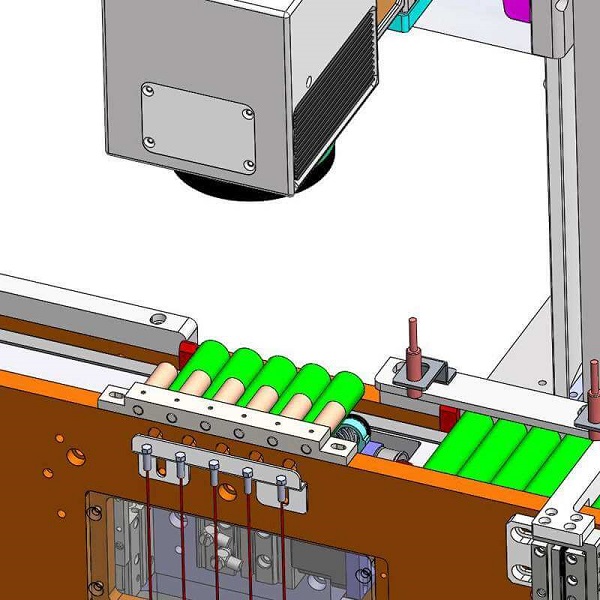

1.6  หัวเลเซอร์ขลิบหนังหุ้มปลายอวัยวะเพศ:

กลไกการกดจะกดแบตเตอรี่และขับเคลื่อนแบตเตอรี่ให้หมุน ระยะลำแสงเลเซอร์จะตัดหัวแบตเตอรี่ได้ครั้งละ 5 หัว

1.7  กลไกการหมุนกลับ:

หุ่นยนต์คว้าแบตเตอรี่ 5 ก้อนแล้วเปลี่ยนกลับเป็นกลไกโซ่ที่สอง

1.8  การตัดด้วยเลเซอร์ทั้งสองด้าน:

ลำแสงเลเซอร์จะจัดแบตเตอรี่ทั้งห้าให้อยู่กึ่งกลางเป็นเส้นตรงสองเส้น และรางโซ่ทั้งสองเส้นจะถูกจัดเรียงเคียงข้างกัน ลำแสงเลเซอร์จะตัดส่วนหัวและด้านข้างทั้งสองในเวลาเดียวกัน

1.9  กลไกการกำจัดของเสียออกจากหน้าปลายแบตเตอรี่:

ในเวลาเดียวกัน กระบอกสูบจะดันหัวแบตเตอรี่ทั้ง 5 เข้าไปในกลไกของเสีย ยึดหัวแบตเตอรี่ จากนั้นกระบอกสูบด้านหลังจะดันแบตเตอรี่ทั้ง 5 ก้อนกลับเข้าไปในราง กรองหัวแบตเตอรี่เสียออก และรีไซเคิลหัวแบตเตอรี่เสียที่ด้านล่างของตาราง

1.10 การแยกเปลือกเหล็กและผิว:

แผ่นยางถูกจัดวางขึ้นและลงเพื่อเพิ่มแรงเสียดทาน จากนั้นปลอกเหล็กจะถูกดันออกเพื่อแยก และขยะจะถูกทิ้งไว้บนราง (มีแผ่นกั้นอยู่ทางด้านซ้ายและขวาของโซ่ ซึ่งไม่ได้แสดงในภาพ) เฟืองจะหมุนไปด้านล่างและนำกลับมาใช้ใหม่ในกล่องรีไซเคิลที่ด้านล่างของโต๊ะ

1.11 การปล่อยแผ่นเอียง:

เปลือกเหล็กที่แยกออกจะถูกปล่อยออกโดยแผ่นเอียงยาว 1,000 มม.

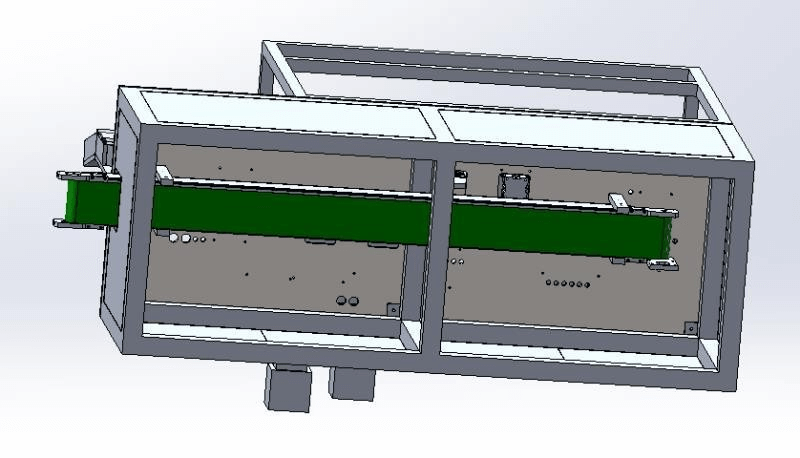

1.12  การป้อนกล่องอัตโนมัติ:

1.13 เลเซอร์ปิดบางส่วนด้วยพัดลมระบายอากาศ

Ⅱ . วัสดุขาเข้าที่ใช้ได้และข้อมูลจำเพาะของผลิตภัณฑ์อุปกรณ์:

2.1 ตัวอย่างเซลล์ทรงกระบอก

2.2 คุณสมบัติของเซล

Ⅲ . พารามิเตอร์อุปกรณ์:

3.1 พารามิเตอร์ประสิทธิภาพ

3.2  ประสิทธิภาพ: >60PPM

3.2  อัตราการครอบตัด: 99% (ข้อผิดพลาดที่เกิดจากอุปกรณ์เท่านั้น)

3.3  อัตราการส่งผ่าน: 99% (ความผิดพลาดที่เกิดจากอุปกรณ์เท่านั้น)

3.4  พร้อมฟังก์ชันนับอัตโนมัติ

3.5 ด้วยระดับรวม การจัดวางโดยรวมของอุปกรณ์จึงสะดวกสำหรับการใช้งานโดยบุคคลเดียว

3.6 แบตเตอรี่ที่ถอดเมมเบรนด้านนอกออกแล้วไม่มีลักษณะที่เสียหาย

3.7 ข้อกำหนด:

รายการ	รายการ	หมายเหตุ
สีที่ปรากฏ
อินเทอร์เฟซการดำเนินงาน	ภาษาอังกฤษ	PLC หน้าจอสัมผัส
เสียงอุปกรณ์	จากผนังด้านนอกของเครื่อง1มม.  ≤ 70db	ยกเว้นเหตุผลทางด้านวัตถุ เช่น เสียงขณะลอก
มาตรฐานความปลอดภัย	GB5662.1	ข้อกำหนดการป้องกันทางกลและไฟฟ้า

Ⅳ . สภาพแวดล้อมของสถานที่ติดตั้งอุปกรณ์ (จัดทำโดย  ลูกค้า):

4.1  แรงดันอากาศอัด: 0.4 ～ 0.8Mpa （ 4-8kgf/cm2 ）อัตราการไหลน้อยกว่าหรือเท่ากับ  50L/นาที

4.2  เครื่องดูดฝุ่น อุปกรณ์ที่ฝ่าย B จัดเตรียมไว้มีเครื่องดูดฝุ่นเพื่อรวบรวมขยะที่ถูกแยกออกและทำความสะอาดเป็นประจำ

4.3  ข้อกำหนดด้านสิ่งแวดล้อม: 20-50 ° C

4.4  ความชื้นสัมพัทธ์: 5-55 %HR

4.5  ความสะอาดของสิ่งแวดล้อม: ไม่น้อยกว่า 100,000 ไม่มีก๊าซกัดกร่อน ของเหลว ก๊าซระเบิดในสถานที่

4.6 แหล่งจ่ายไฟ: เฟสเดียว, AC220V, 50Hz, ความผันผวนของแรงดันไฟฟ้าน้อยกว่าบวกหรือลบ 10%, แหล่งจ่ายไฟ 2.5KVA
