เครื่องฉีดอิเล็กโทรไลต์แบตเตอรี่อัตโนมัติสำหรับการผลิตแบตเตอรี่

1. ฟังก์ชัน  Iบทนำ

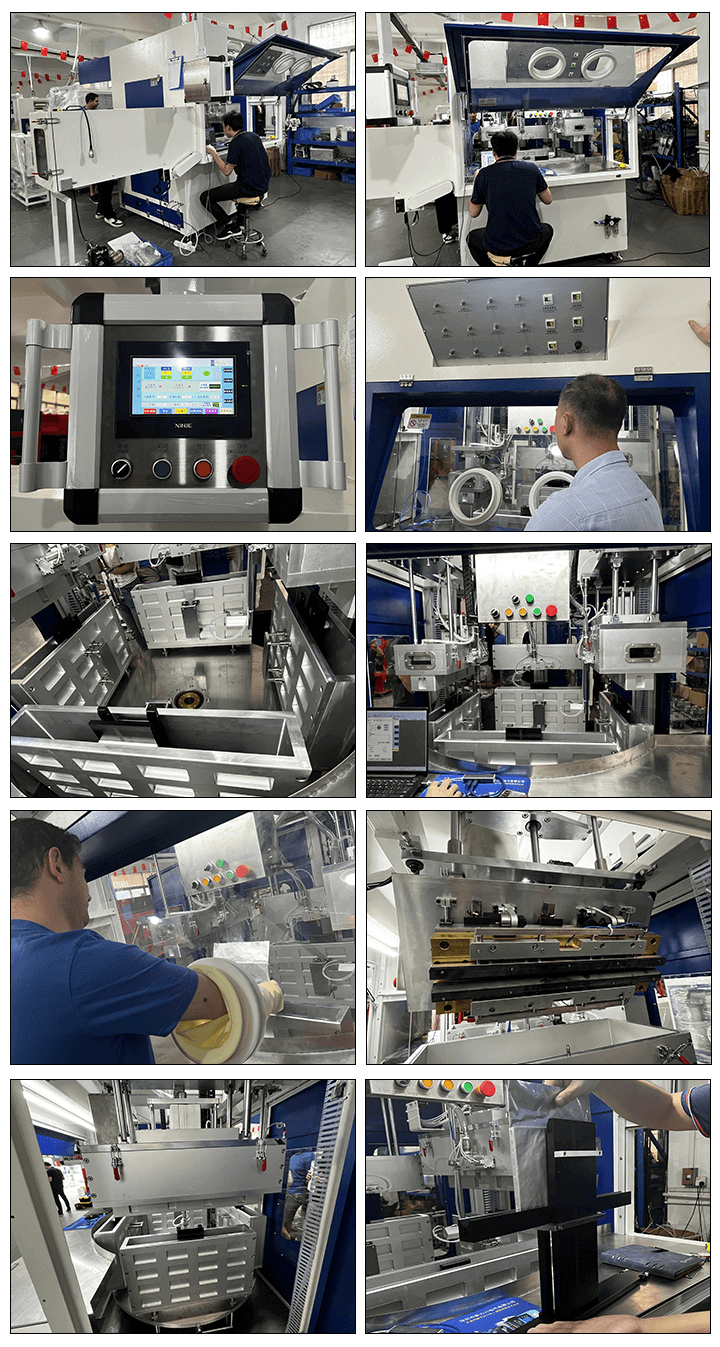

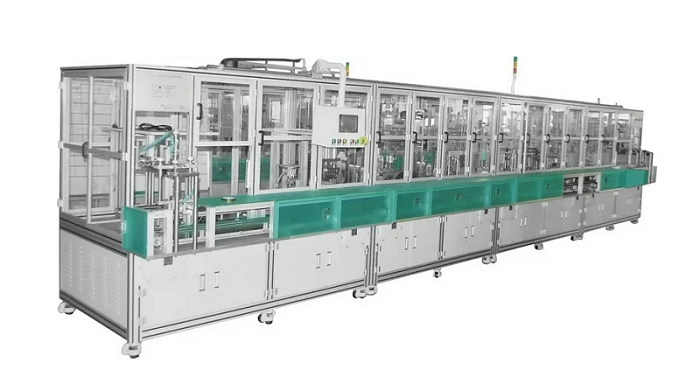

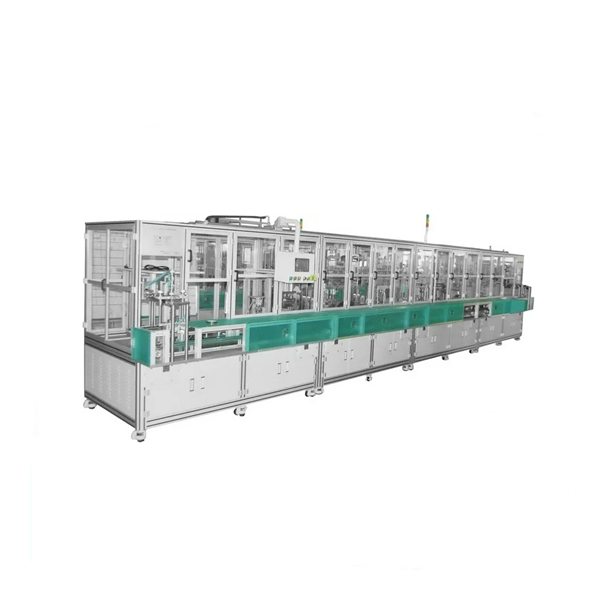

เครื่องฉีดของเหลวอัตโนมัติสำหรับแบตเตอรี่ทรงกระบอก TMAX- C18-0510 A  ใช้สำหรับกระบวนการฉีดของเหลวของแบตเตอรี่ลิเธียมไอออนทรงกระบอก 18650 (ต่อไปนี้จะเรียกว่าแบตเตอรี่) เป็นหลัก เครื่องนี้ใช้การฉีดของเหลวแบบเศษส่วน แรงดันแบบเศษส่วน และแบบตั้ง การฉีด 5 ครั้ง และเครื่องกลั่น 10 ครั้ง รวมถึงการชั่งน้ำหนัก  การถอด NG  และการติดฝาอัตโนมัติ

ฟังก์ชั่นหลัก:

1 )  การป้อนกล่องทั้งหมดด้วยตนเอง: วางกล่องแบตเตอรี่ทั้งหมดด้วยตนเองบนสายพานลำเลียงสำหรับการป้อนอัตโนมัติในถังเปลี่ยนผ่านในห้องเตาอบ

2 )  การป้อนกล่องอัตโนมัติ: เครื่องจะส่งกล่องวัสดุทั้งหมดไปยังตำแหน่งที่กำหนดโดยอัตโนมัติ

3 )  การปิดฝาอัตโนมัติ: หลังจากที่แบตเตอรี่ถูกโหลดบนสายพานลำเลียงวัสดุโดยอัตโนมัติแล้ว อุปกรณ์จะจัดทิศทางการปิดฝาโดยอัตโนมัติ

4 )  การชั่งน้ำหนักอัตโนมัติครั้งแรกและครั้งสุดท้ายสามครั้ง: ชั่งน้ำหนักแบตเตอรี่โดยไม่ฉีดของเหลว ชั่งน้ำหนักหลังจากฉีดของเหลวครั้งที่สี่ และชั่งน้ำหนักหลังจากเติมของเหลวแล้ว และเปรียบเทียบกับเครื่องเพื่อคำนวณและจัดเก็บทีละรายการ

5 )  ตัวหนีบด้านบนและด้านล่างอัตโนมัติ: ติดตั้งแบตเตอรี่ที่จะฉีดเข้าไปในตัวหนีบโดยอัตโนมัติและถอดแบตเตอรี่ที่ฉีดออกโดยอัตโนมัติ

6 )  การฉีดของเหลวอัตโนมัติ: หลังจากติดตั้งแบตเตอรี่แล้ว ให้ดำเนินการฉีดของเหลวอัตโนมัติ

7 )  การเพิ่มแรงดันและยืนอัตโนมัติ: หลังจากเติมของเหลวในแบตเตอรี่ทุกครั้ง จะมีการนำโหมดการเพิ่มแรงดันและยืนมาใช้เพื่อให้สารอิเล็กโทรไลต์ถูกดูดซึมได้ดีขึ้น

8 )  อุปกรณ์หมุนอัตโนมัติ: อุปกรณ์ทั้งหมดหมุนโดยอัตโนมัติในกล่องใส่ของ

9 )  การปิดฝาอัตโนมัติ: ล็อคฝาแบตเตอรี่ที่บรรจุของเหลวโดยอัตโนมัติและขนส่งไปยังขั้นตอนถัดไป

10 ) การถอด  N G  : ถอดแบตเตอรี่ที่มีการฉีดของเหลวที่ไม่ได้มาตรฐานออกจากตำแหน่งการทำงานโดยอัตโนมัติและกำจัดด้วยตนเอง (การเติมของเหลว)

11 )  การตั้งค่าปริมาณการฉีดของเหลว: ตามปริมาณการฉีดของเหลวที่ต้องการโดยกระบวนการ กระบวนการทั้งหมดจะถูกตั้งค่าบนหน้าจอสัมผัสโดยไม่ต้องปรับปั๊มด้วยตนเอง

12 )  การกำจัดฟองอากาศอัตโนมัติ: สามารถกำจัดฟองอากาศในถังบัฟเฟอร์อิเล็กโทรไลต์และท่อฉีดของเหลวได้อย่างมีประสิทธิภาพ

13 )  ระบบควบคุมไฟฟ้า: ศูนย์ควบคุมเครื่องจักรทั้งหมดประสานงานการทำงานของแต่ละระบบตามโปรแกรม

ลักษณะเฉพาะ:

1 )  ต้องใช้พนักงานเพียงคนเดียวในการฉีดของเหลวตลอดกระบวนการ

2 )  ปั๊มฉีดของเหลวจะไม่ติดขัดภายใน 10 วันในกรณีไฟฟ้าดับ

3 )  ปริมาณการฉีดของเหลวจะถูกตั้งค่าบนหน้าจอสัมผัสตลอดกระบวนการ และไม่จำเป็นต้องปรับปั๊มด้วยตนเอง

4 )  มอเตอร์ไม่จำเป็นต้องปรับทิศทางของฝาครอบ

5 )  ฟังก์ชั่นกำจัดฟองอากาศอัตโนมัติทำให้คุณไม่ต้องกังวลเกี่ยวกับฟองอากาศในท่อฉีดของเหลวอีกต่อไป

6 )  การเติมของเหลวแบบแปรผันตามเวลาจริงโดยอัตโนมัติ เพื่อเติมปริมาณความแตกต่างของการฉีดของเหลวอย่างแท้จริง

7 )  แรงดันบวกสูงสุดของกล่องคงที่ที่มีแรงดันคือ 0.6MPa

8 )  หากมีช่องว่าง (แบตเตอรี่ขาด) บนอุปกรณ์ เครื่องจะข้ามการทำงานโดยอัตโนมัติและจะไม่ฉีดของเหลว

9 )  อัตราคุณสมบัติของหัวเข็มขัดหมวกคือ 99.99%

10 )  การเติมของเหลวให้เต็มอุปกรณ์สามารถปรับให้เข้ากับสถานการณ์สุดขั้วของประสิทธิภาพโดยรวมที่ไม่ดีได้

2. องค์ประกอบและคุณลักษณะของเครื่องจักร

เครื่อง ฉีดของเหลวอัตโนมัติทรงกระบอกรุ่น TMAX- C18-0510 ประกอบด้วยกล่องใส่ของ, ระบบการจัดการรับและปล่อยวัสดุ, ระบบฉีดของเหลวอัตโนมัติ, ระบบปรับแรงดันและคงที่อัตโนมัติ, ระบบหมุนอุปกรณ์, ระบบชั่งน้ำหนักด้านหน้าและด้านหลัง, ระบบเติมของเหลวแบบแปรผันตามเวลาจริงอัตโนมัติ, ระบบยึดฝาอัตโนมัติ, ถังบัฟเฟอร์ถอดฟองอากาศสำหรับการเติมของเหลวและรักษาเสถียรภาพแรงดันอัตโนมัติ และระบบควบคุมไฟฟ้า

1) พารามิเตอร์กล่องถุงมือ :

①  ขนาดโดยรวมของกล่องเก็บของ: ยาว 14.4 ม. * กว้าง 1.48 ม. * สูง 1.95 ม. พื้นที่กล่องเก็บของ: 18 ม. ³ แผนผังแสดงไว้เพื่อใช้อ้างอิงเท่านั้น (ความสูงรวมตู้ไฟฟ้า โปรดดูรายละเอียดในแผนผัง) ขนาดโดยรวมของอุปกรณ์จริงจะเปลี่ยนแปลงเล็กน้อยตามข้อกำหนดการออกแบบ

②  กล่องถุงมือมีถังเปลี่ยนผ่านสำหรับป้อนวัสดุและช่องระบายสองช่อง ถังเปลี่ยนผ่านสำหรับป้อนวัสดุสามารถดูดฝุ่นได้และมีสายพานลำเลียงเข้าและออกกล่อง ในระหว่างการลำเลียงวัสดุ กล่องเปลี่ยนผ่านจะมีประตูด้านในแยกออกจากกล่องถุงมือ ช่องระบายเชื่อมต่อโดยตรงกับเครื่องปิดผนึก

③  โครงสร้างหลักของกล่องถุงมือทำจากสแตนเลสสตีลที่ผลิตตามมาตรฐานแห่งชาติอย่างเคร่งครัด องค์ประกอบทางเคมีและขนาดความหนา (ความหนาเต็ม) เป็นไปตามมาตรฐานแห่งชาติ ขนาดของช่องผ่านสี่เหลี่ยมจัตุรัสคือ 38 * 38 * 1.5 ส่วนช่องผ่านสี่เหลี่ยมจัตุรัสสำหรับโครงสร้างหลักคือ 38 * 38 * 2.7 แผ่นสแตนเลสมีข้อกำหนดต่างๆ เช่น 1.5 มม. 2.0 มม. 2.5 มม. 3.0 มม. เป็นต้น แผงทำงานมีความหนา 2.0 มม. และแผ่นปิดผนึกอื่นๆ เป็นแผ่นสแตนเลส 304 คุณภาพสูงมาตรฐานแห่งชาติ หนา 1.5 มม.

④  กระจกหน้าต่างใช้แผ่น PVC ใสหนา 8 มม. และกระจกหน้าต่างแต่ละบานมีรู 2 หรือ 4 รูสำหรับติดตั้งปลอกแขนป้องกันการกัดกร่อนและถุงมือลาเท็กซ์ ถุงมือลาเท็กซ์แขนยาวที่มีความหนาชั้นเดียว 0.5 มม. หรือแผ่นปิดปลอกแขนแบบถอดออกได้ (สำหรับการบำรุงรักษาและการว่าจ้าง) จะต้องได้รับการกำหนดค่าที่โรงงาน

⑤  กล่องใส่ถุงมือแต่ละกล่องติดตั้งหลอดไฟประหยัดพลังงานและสวิตช์ปุ่มควบคุมอิสระ ความแน่นหนาของกล่องใส่ถุงมือ: ไม่มีการรั่วไหลของอากาศ

2 )  ชุดอุปกรณ์หยิบและขนถ่าย: ทั้งหมด 7 ชุด

3 )  ระบบฉีดของเหลวอัตโนมัติ: ปั๊มวัด hs403 สี่ตัวสำหรับการฉีดของเหลวและปั๊มวัด hs103 สี่ตัวสำหรับการเติมของเหลว

4 )  ระบบแรงดันคงที่อัตโนมัติ: ทั้งหมด 10 ชุด

5 )  ระบบชั่งน้ำหนักอัตโนมัติ: มีชุดอุปกรณ์ชั่งน้ำหนัก 3 ชุดด้านหน้าและด้านหลัง

6 )  อุปกรณ์ติดตั้ง: ถาดวัสดุ 36 ถาด, ถาดละ 16X16, 256 ชิ้น / คลิป, โลหะผสมอลูมิเนียม

7 )  แผ่นฐานยึด: 36 ทำจากอลูมิเนียมอัลลอยด์ แม่เหล็กฝังอยู่ตรงตำแหน่งที่สอดคล้องกันที่ด้านล่างของแบตเตอรี่แต่ละก้อน ในระหว่างการฉีดของเหลว ถาดจะสั่นเล็กน้อย และแบตเตอรี่จะไม่สั่นของเหลว ขับเคลื่อนและควบคุมด้วยมอเตอร์เซอร์โว

8 )  กล่องคงที่แรงดัน: 10 ทำจากโลหะผสมอลูมิเนียม แรงดันในกล่องคงที่คือ 0.4 ~ 0.6MPa

9 )  ระบบปิดฝาอัตโนมัติ : 1 ชุด;

10 )  ระบบเติมน้ำแบบแปรผันตามเวลาจริงอัตโนมัติ: 1 ชุด

11 )  ถังบัฟเฟอร์เติมของเหลวอัตโนมัติและขจัดฟองอากาศเพื่อรักษาเสถียรภาพแรงดัน: 1 ชุด

12 )  ส่งมอบกล่องวัสดุจำนวน 1,000 กล่อง



3. กระบวนการดำเนินงาน

ใส่กล่องวัสดุทั้งหมดด้วยตนเองลงในสายการประกอบในห้องอบหรือห้องเล็ก → การป้อนอัตโนมัติ → การปิดฝาอัตโนมัติ → การยึดอัตโนมัติ → การชั่งน้ำหนักอัตโนมัติก่อน → การฉีดของเหลวอัตโนมัติ 4 ครั้ง → การเพิ่มแรงดันอัตโนมัติและการยืน 1 ~ 6 ครั้ง (การยืน 3 ครั้งหลังจาก 4 ครั้ง) → การยึดด้านล่าง → การชั่งน้ำหนักอัตโนมัติครั้งที่สอง → การยึดด้านบน → การเติมของเหลวอัตโนมัติ → การเพิ่มแรงดันอัตโนมัติและการยืน 7 ~ 10 ครั้ง → การเพิ่มแรงดันอัตโนมัติและการยืน → การยึดด้านล่างอัตโนมัติครั้งที่สาม → การคัดกรองและการถอด → การปิดฝาอัตโนมัติ → การปล่อยอัตโนมัติ และเข้าสู่กระบวนการถัดไป (การปิดผนึก)

4. พารามิเตอร์ทาง เทคนิค

1 )  A: ประสิทธิภาพการฉีดของเหลว:  ประสิทธิภาพ นี้สัมพันธ์กับความดันของถังคงที่ ดังนั้น อุปกรณ์จึงมั่นใจได้ว่าถังคงที่จะไม่รั่วซึมระหว่างสุญญากาศ -0.095 mpa และแรงดันบวก 0.5 ~ 0.6 MPa และถือเป็นมาตรฐานการยอมรับ

B: ประสิทธิภาพอ้างอิง: แบตเตอรี่ 18650 วัสดุไตรภาคบริสุทธิ์ ดิจิทัล 2500mah: 90 ± 5ppm

C: ประสิทธิภาพยังสัมพันธ์กับปริมาณการฉีดของเหลว ความจุของแบตเตอรี่ ระบบวัสดุ ความหนาแน่นของการอัด และความแน่นของขดลวด ดังนั้น มาตรฐานการยอมรับคือกล่องคงที่จะไม่รั่วภายใต้แรงดันดังกล่าว

2 )  ความสามารถในการใช้งาน: แบตเตอรี่ทรงกระบอก 18650;

3 )  ความแม่นยำในการฉีดของเหลวในแบตเตอรี่: ± 0.1 กรัม หมายถึงข้อผิดพลาดในการฉีดของเหลวจริงของแบตเตอรี่หลังจากการฉีดของเหลว

4 )  ปริมาณการฉีดของเหลวสูงสุดต่อวินาที: 5 มล. ต่อวินาที

5 )  ช่วงการปรับปริมาตรการฉีดของเหลวเดี่ยวของปั๊มวัด: 0.1 ~ 3.0g;

6 )  ความแม่นยำ:  ความแม่นยำในการฉีดของเหลวหัว เดียวอยู่ภายใน ± 0.003 กรัม ตัวกลางในการทดสอบ: น้ำ ขนาดการทดสอบ: 1.0 มม.

7 )  อัตราการทำงานของอุปกรณ์: ≥ 95% ( ความผิดพลาดที่เกิดจากอุปกรณ์เท่านั้น)

8 )  ผลผลิตของผลิตภัณฑ์ ( อัตราการผ่านครั้ง แรกไม่รวมการเติมน้ำ): ≥ 99.7%; ( ผลิตภัณฑ์ที่มีข้อบกพร่องไม่รวมข้อบกพร่องด้านวัสดุ)

9 )  เงื่อนไขการให้บริการ :

อากาศ อัด : 0.5 ~ 0.8 MPa, 60L / S

สุญญากาศ: - 0.095 MP a

ไนโตรเจน: 0.5 ~ 0.6MPa, 30L / S

ก๊าซแห้ง: 800pa ( Fต่ำ: ประมาณ 13m³, จุดน้ำค้างต่ำกว่า - 40 ℃ ยิ่งต่ำยิ่งดี)

แหล่งจ่ายไฟ: 220V / 50Hz, 2KW

( ข้อมูลข้างต้นนี้ลูกค้าเป็นผู้จัดเตรียมให้)

10 )  สภาพแวดล้อมการทำงาน :  ห้องแห้ง สะอาด ถูกสุขอนามัย

11 )  อุปกรณ์สนับสนุน ( ลูกค้าซื้อแยกต่างหาก):  เครื่อง ปิด ผนึกและเครื่องลดความชื้น (แนะนำ 10m³ )

12. ตารางการกำหนดค่าหลัก:

เลขที่.	ชื่อ	ปริมาณ/หน่วย	หมายเหตุ
1	ระบบควบคุมไฟฟ้าของเครื่องฉีดของเหลว	1 ชุด	บมจ. ฮุ่ยชวน
2	ไดรเวอร์มอเตอร์สเต็ปเปอร์แกน X	1 ชุด	หลี่ซาน
3	อินเทอร์เฟซเครื่อง Man ของเครื่องฉีดของเหลว	1 ชุด	ไวน์วิว
4	วาล์วนิวแมติก P	10 ชิ้น	เชอริแดน
5	โซลินอยด์วาล์ว	10 ชิ้น	แอร์แทค
6	กล่องป้องกันไฟฟ้าสถิตแบบมีแรงดัน	10 ชุด	ทีแม็กซ์
7	สวิตช์แม่เหล็กแบบกล่องคงที่	10 ชิ้น	ยาเดเกะ / ซินหยวน
8	ปั๊มวัดH S 403	4 ชุด	เฮง รุ่ยซิง
9	ถังบัฟเฟอร์กำจัดฟองอากาศอัตโนมัติ	1 ชุด	เฮง รุ่ยซิง
10	รางนำแนว L	5 ชุด	ซางหยิน
11	กระบอกสูบดันพาเลท	2 ชิ้น	แอร์แทค
12	ระบบเซอร์โวฉีดของเหลว (5 หัว ฉีด )	1 ชุด	เหอชวน
13	โมดูลชั่งน้ำหนัก (16 / ชุด)	3 ชุด	ทีแม็กซ์
14	หุ่นยนต์หยิบและปล่อย	7 ชุด	ทีแม็กซ์
15	ระบบการเติมน้ำให้ร่างกาย	1 ชุด	ทีแม็กซ์
16	ระบบปิดฝาอัตโนมัติ	1 ชุด	ทีแม็กซ์
