เครื่องทดสอบการชาร์จและการปล่อยประจุเซลล์ทรงกระบอก 5V6A 512 ช่องพร้อมฟังก์ชันการสร้างพลังงานใหม่

I. คำอธิบายโดยรวมของอุปกรณ์

รุ่นผลิตภัณฑ์หลักสำหรับแบตเตอรี่ทรงกระบอก ซึ่งเข้ากันได้กับ (46200) เพื่อตอบสนองการผลิตแบบสวิตชิ่ง หลังจากกำหนดหมายเลขรุ่นใหม่แล้ว ให้เปลี่ยนอุปกรณ์ยึดรองรับแบบมืออาชีพ ข้อตกลงนี้ครอบคลุมกระบวนการหลักๆ เช่น การขึ้นรูปและการแยกปริมาตร

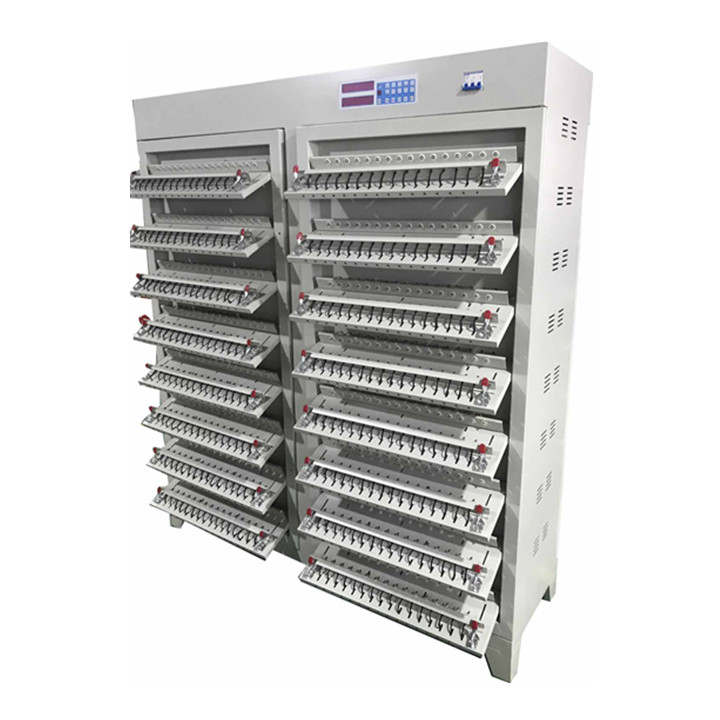

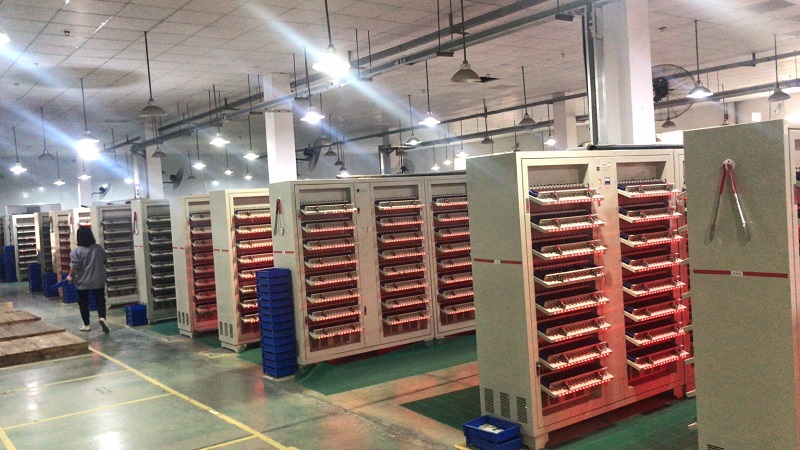

1 ．ตู้ขึ้นรูปสารเคมีและตู้แบ่งปริมาตร

ใช้การออกแบบแบบแร็คเปิด มีการติดตั้งแผงจ่ายไฟไว้ภายในอุปกรณ์

 แบตเตอรี่จะถูกวางไว้ที่ด้านหน้าและด้านหลังของอุปกรณ์ มีการติดตั้งถาดแบตเตอรี่ทรงกระบอกแบบพิเศษ อุปกรณ์ทดแทนประเภทอื่นๆ จำเป็นต้องชาร์จแยกต่างหาก (เซลล์แบตเตอรี่จะถูกจัดส่งในกล่องวัสดุ และบรรจุและนำออกด้วยมือ)

โหมดควบคุม: หลังจากวางแบตเตอรี่แถวเดียว (16 ก้อน) ในตำแหน่ง OK แล้ว ให้ปิดก้านดันเพื่อให้หัววัดแถวเดียวทำงานพร้อมกัน หลังจากแยกส่วนและแยกปริมาตรแล้ว ให้เปิดก้านดัน ปล่อยหัววัดแถวเดียวพร้อมกัน แล้วถอดแบตเตอรี่ออกด้วยมือ

II.คำอธิบายการกำหนดค่าหลัก

1 ．แหล่งจ่ายไฟของอุปกรณ์

แหล่งจ่ายไฟประกอบด้วยตัวแปลงแบบสองทิศทาง แผงควบคุมการชาร์จและการคายประจุ และแผงควบคุมเกตเวย์ตรวจสอบ แหล่งจ่ายไฟ ตู้ฟอร์เมชัน และตู้แบ่งปริมาตรมีโครงสร้างแบบรวม มีบัส DC ในตัวสำหรับการควบคุมพลังงานอัตโนมัติ บัส Can ใช้สำหรับการสื่อสารเพื่อควบคุมและจัดการข้อมูลของแต่ละโมดูลในพื้นหลัง มีอินเทอร์เฟซเครือข่ายรับข้อมูล RJ45 อิสระ รองรับการสื่อสารเครือข่ายและการโต้ตอบข้อมูล และรองรับซอฟต์แวร์ MES สำหรับการอ่านและเขียนข้อมูลระบบ

2 ．การตรวจ  สอบซอฟต์แวร์

ซอฟต์แวร์ตรวจสอบทั่วไป btsrealer และซอฟต์แวร์วิเคราะห์ข้อมูล btsanalyzer ทำหน้าที่ตรวจสอบอุปกรณ์และวิเคราะห์ข้อมูลทดสอบตามลำดับ ซอฟต์แวร์นี้มีข้อดีคือการติดตั้งที่สะดวก ใช้งานง่าย และมีความน่าเชื่อถือสูง ฟังก์ชันหลักๆ ของซอฟต์แวร์มีดังนี้ โปรดดูคู่มือการใช้งานอุปกรณ์สำหรับวิธีการใช้งานโดยละเอียด

1) จัดให้มีระดับอำนาจการจัดการ 3 ระดับ คือ ผู้ดูแลระบบ วิศวกร และผู้ปฏิบัติงาน เพื่อให้สามารถเข้าถึงอุปกรณ์ได้หลากหลาย

2)  ให้ฟังก์ชั่นการแก้ไขกระบวนการ: สามารถตั้งค่าการไหลของกระบวนการ (กระแสคงที่, แรงดันคงที่, กระแสคงที่, แรงดันคงที่, กำลังคงที่, ความต้านทานคงที่, คงที่, รอบ), การตั้งค่าพารามิเตอร์ (กระแสชาร์จและคายประจุ, แรงดันไฟ, เวลาคงที่, ตำแหน่งการกระโดด, เวลาในรอบ ฯลฯ), เงื่อนไขจำกัด (เวลา, ความจุ, วัตต์ชั่วโมง, กระแส, แรงดันไฟ)

3)  การแสดงและควบคุมข้อมูลแบบเรียลไทม์: ซอฟต์แวร์จะแสดงข้อมูลรอบการทำงาน ขั้นตอนการทำงาน สถานะ กระแสไฟฟ้า แรงดันไฟฟ้า เวลาขั้นตอนการทำงาน อุณหภูมิแบตเตอรี่ แอมแปร์-ชั่วโมง วัตต์-ชั่วโมง ตำแหน่งไฟล์ และข้อมูลอื่นๆ ของแต่ละช่องสัญญาณในรูปแบบรายการ นอกจากนี้ยังสามารถข้าม หยุดชั่วคราว/ทำงานต่อ ดำเนินการต่อ หยุด เปิดไฟล์ข้อมูล สอบถามข้อมูลกระบวนการ และการทำงานอื่นๆ ของแต่ละช่องสัญญาณได้อีกด้วย

4) ฟังก์ชั่นกู้คืนสายเรียกเข้า: ในกรณีที่ไฟฟ้าดับภายในโรงงาน อุปกรณ์จะถูกบันทึกและหยุดทำงานโดยอัตโนมัติในขั้นตอนการทำงานปัจจุบัน หลังจากรับสายเรียกเข้าแล้ว สามารถดำเนินการต่อจากจุดพักได้

5) การจัดการชื่อไฟล์ข้อมูล: คุณสามารถกำหนดชื่อไฟล์ข้อมูลของแต่ละช่องและระบุเส้นทางในการบันทึกไฟล์ได้

6)  ฟังก์ชั่นนำเข้าไฟล์ข้อมูล: การนำเข้าไฟล์ข้อมูลจากคอมพิวเตอร์หรือช่องทางอื่น ทำให้สามารถถ่ายโอนแบตเตอรี่ที่ทดสอบไปยังอุปกรณ์อื่นได้อย่างยืดหยุ่น

7)  ฟังก์ชันการส่งออกไฟล์ข้อมูล: ไฟล์ประมวลผล กราฟเส้นโค้ง ข้อมูลสรุปขั้นตอนการทำงาน ข้อมูลบันทึกโดยละเอียด ฯลฯ สามารถส่งออกไปยัง Excel โดยมีการแลกเปลี่ยนตามความต้องการ เพื่อหลีกเลี่ยงการประมวลผลข้อมูลที่ไม่จำเป็นจำนวนมากซ้ำๆ

8)  ฟังก์ชั่นการแสดงผลกราฟิก: สามารถแสดงเวลาแรงดันไฟฟ้า เวลาปัจจุบัน และกราฟเส้นโค้งแรงดันไฟฟ้าความจุของรอบที่ระบุหรือรอบทั้งหมด และยังมีฟังก์ชั่นการพิมพ์ การคัดลอก และการปรับขนาดกราฟิกอีกด้วย

9)  ฟังก์ชันการยุบ/ขยายไฟล์ข้อมูล: สามารถพับ/ขยายไฟล์ข้อมูลได้ 3 ระดับ เพื่อดูข้อมูลการทดสอบได้อย่างรวดเร็ว ขณะเดียวกัน ข้อมูลการชาร์จและการคายประจุของแต่ละรอบจะถูกสรุปและคำนวณประสิทธิภาพ

10)  การตรวจสอบระยะไกล: ผ่านทาง LAN ภายในขององค์กร สามารถตรวจสอบอุปกรณ์ที่กำหนดค่าจากระยะไกลได้

11)  การจัดการบันทึก: ผ่านการจัดการบันทึกระบบ สถานะการทำงานและข้อมูลความผิดพลาดของระบบสามารถบันทึกได้แบบเรียลไทม์ เพื่อติดตามปัญหาการใช้งานและรหัสความผิดพลาดของอุปกรณ์ และอำนวยความสะดวกในการวิเคราะห์ปัญหา

12) มีฟังก์ชั่นป้อนบาร์โค้ดและตัวบ่งชี้สถานะ

13)  มีฟังก์ชั่นตรวจสอบแบบเรียลไทม์ของการชาร์จและการปล่อยแรงดันไฟและกระแสไฟฟ้า และแจ้งเตือนข้อมูลความผิดพลาด (การป้องกันจุดผันผวน) หลังจากที่การป้องกันหยุดลง

14)  มีระบบป้องกันการต่อแบตเตอรี่กลับขั้ว เมื่อต่อขั้วบวกและขั้วลบกลับขั้ว ระบบจะบังคับให้แบตเตอรี่เข้าสู่โหมดสลีปโดยอัตโนมัติและแจ้งเตือนในอินเทอร์เฟซซอฟต์แวร์ ขณะเดียวกัน อุปกรณ์จะไม่เสียหายหากต่อกลับขั้ว

15)  สามารถตั้งค่าเงื่อนไขการบันทึกข้อมูลได้ดังนี้ การเปลี่ยนแปลงแรงดันไฟฟ้า (≥ 1mV), การเปลี่ยนแปลงกระแสไฟฟ้า (≥ 1mA) และช่วงเวลา (≥ 1 วินาที)

16)  เมื่อทำการลบไฟล์ขั้นตอน คุณสามารถเลือกด้วยตนเองได้ว่าจะลบไฟล์ข้อมูลที่เกี่ยวข้องในเวลาเดียวกันหรือไม่

17)  ฟังก์ชั่นการเรียงลำดับ: แบตเตอรี่สามารถจำแนกประเภทตามความจุในการชาร์จและการปล่อยประจุและแรงดันไฟฟ้าของแพลตฟอร์มในแต่ละขั้นตอน

3. การสแกนรหัส ถาดแบตเตอรี่

การสแกนโค้ดของถาดแบตเตอรี่นั้นส่วนใหญ่จะใช้ฟังก์ชันการสแกนโค้ด ซึ่งจะบันทึกบาร์โค้ดลงในช่อง บันทึกเป็นไฟล์ จัดเก็บในเครื่องหรืออัปโหลดไปยังระบบ MES และทำการสแกนโค้ดของถาดทั้งหมดให้เสร็จสิ้น

บทนำสำคัญ:

โหลด: โหลดไฟล์ข้อมูลบาร์โค้ดที่มีอยู่

ใหม่: สร้างการสแกนรหัสพาเลทใหม่ ล้างบาร์โค้ดพาเลท และเริ่มการสแกน

บันทึก: บันทึกบาร์โค้ดแบตเตอรี่ที่สแกนตามแพลตฟอร์ม

เคลียร์: ล้างบาร์โค้ดแบตเตอรี่ของถาด

ดำเนินการต่อ: เมื่อโฟกัสออกจากอินเทอร์เฟซการสแกนโค้ดและหยุดชั่วคราว ให้คลิกดำเนินการสแกนต่อเพื่อดำเนินการสแกนต่อ

ปิด: ปิดการสแกนรหัสแบตเตอรี่ และไม่อนุญาตให้สแกนรหัส

การใช้งานทั่วไป: ใหม่ สแกน บันทึก และปิด

หมายเหตุ: เมื่อหยุดการสแกนโค้ดชั่วคราว จะไม่สามารถดำเนินการสแกนโค้ดต่อได้ คลิกปุ่ม [ดำเนินการต่อ] เพื่อดำเนินการสแกนโค้ดต่อ



4 ．ตัวบ่งชี้ทางเทคนิคหลัก

รายการ		พารามิเตอร์
แรงดันไฟฟ้า	ช่วงการทดสอบแรงดันไฟฟ้า	กระแสคงที่0~5000mV
	กำลังแยก	1มิลลิโวลต์
	ความแม่นยำ	±(0.05%F.S+0.05%RD)
ปัจจุบัน	กระแสไฟฟ้า	กระแสคงที่20 ～6000mA
	กำลังแยก	1มิลลิแอมแปร์
	ความแม่นยำ	±(0.1%F.S+0.1%RD)
เวลา	ช่วงการตั้งค่าขั้นตอนเดียว	65535  วินาที
	กำลังแยก	1 วินาที
	บันทึกข้อมูล	≥1S ，รองรับ  ΔT(≥1S), ΔI （≥1mA ）,ΔV （≥1mV ）
	ระยะเวลาแก้ไขความแม่นยำ	6  เดือน
โหมดการทำงาน	แบบจำลองการควบคุม	การควบคุมอิสระช่องทางเดียว
	ค่าใช้จ่าย	การชาร์จกระแสคงที่ CC, การชาร์จแรงดันคงที่ CV, กระแสคงที่แรงดันคงที่ CCCV
	การระบายออก	ซีดีปล่อยกระแสคงที่
	เงื่อนไขการสลับขั้นตอนการทำงาน	กระแสไฟฟ้า แรงดันไฟฟ้า ความจุ เวลา
การใช้พลังงาน	ประสิทธิภาพในการชาร์จ	70%(สูงสุด)
	ประสิทธิภาพการตอบรับ	65%(สูงสุด)
ฟังก์ชั่นการป้องกัน	การป้องกันแรงดันไฟฟ้า	การป้องกันแรงดันไฟต่ำและแรงดันไฟเกิน
		คำเตือนแรงดันไฟฟ้าจำกัดบนและล่าง การป้องกันแรงดันไฟฟ้าบังคับ
		การป้องกันอัตราความผันผวนของแรงดันและกระแสไฟฟ้า (แนวโน้มผิดปกติ)
	การป้องกันความปลอดภัย	การป้องกันอุณหภูมิแบตเตอรี่ (ตัวเลือก): ช่วงการตรวจจับ: -25 ° ～  110 °, ความแม่นยำ ± 2 °
		การป้องกันการกลับขั้วของแบตเตอรี่: การเชื่อมต่อกลับขั้วของแบตเตอรี่ไม่ทำงานและอุปกรณ์ไม่ได้รับความเสียหาย
		การป้องกันการตกของสายแบตเตอรี่: สามารถระบุสายไฟที่ผิดปกติและสายตรวจจับได้
	การเชื่อมต่อปิดเครื่อง	หลังจากไฟฟ้าดับผิดปกติหรืออุปกรณ์ล้มเหลว การทดสอบสามารถดำเนินการต่อที่ตำแหน่งทดสอบเดิมและรับรองความต่อเนื่องของข้อมูลได้
อื่น	การสื่อสารสัญญาณ	โปรโตคอลT CP / IP
	รูปร่าง	คอมพิวเตอร์สีเทา (หากมีความต้องการพิเศษ จะต้องจัดให้มีบอร์ดสีให้เมื่อเซ็นสัญญา)
	การกระจาย	AC380V ± 10% ระบบสามเฟสห้าสาย สายเข้าด้านบน
	ข้อกำหนดด้านสิ่งแวดล้อม	อุณหภูมิโดยรอบ: 0-45 ℃
