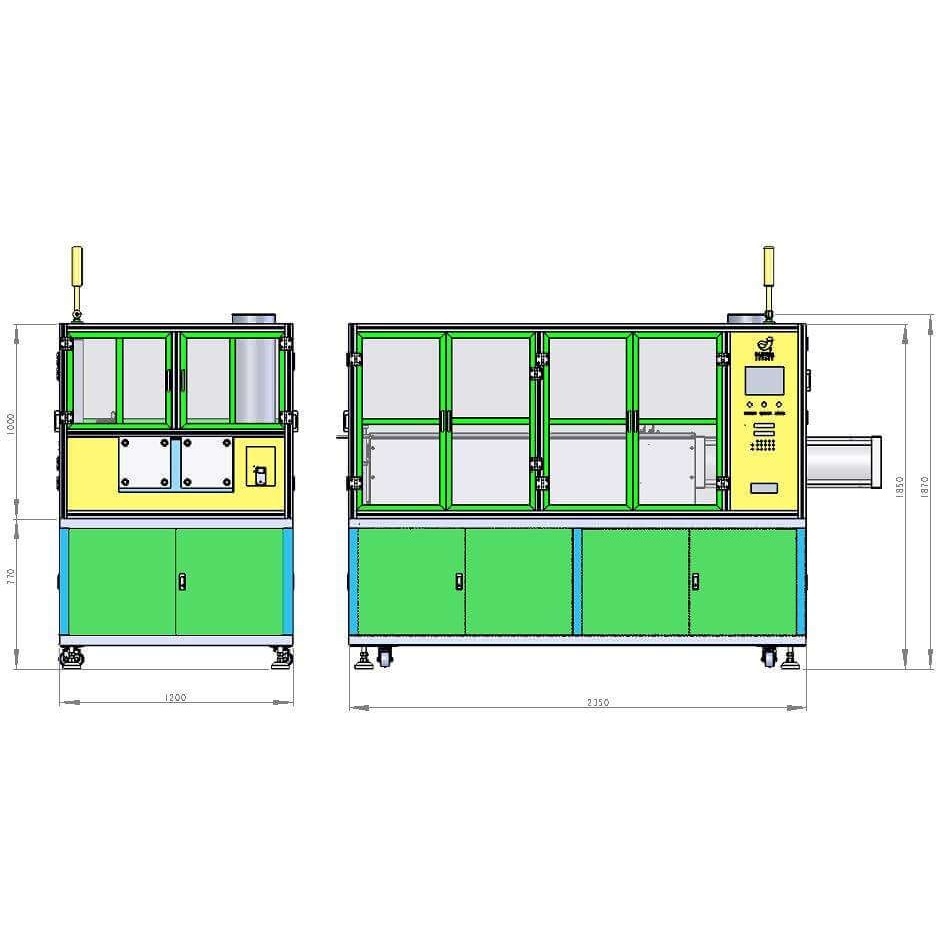

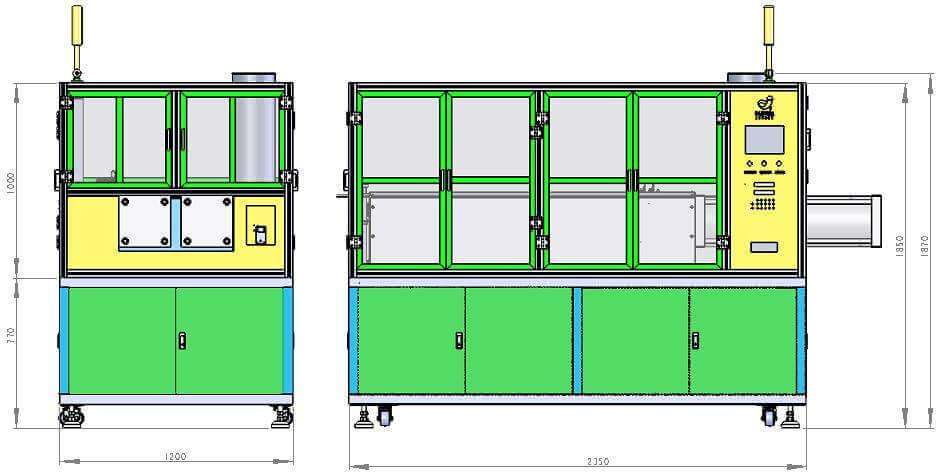

โหมดควบคุม

มีการนำระบบควบคุม PLC มาใช้สำหรับอุปกรณ์ โดยสามารถตั้งอุณหภูมิเป้าหมายในการให้ความร้อน และอุปกรณ์สามารถควบคุมแผ่นทำความร้อนตามอุณหภูมิเป้าหมาย และป้องกันและส่งสัญญาณเตือนทันท่วงทีเมื่อแผ่นทำความร้อนมีอุณหภูมิเกิน

อุณหภูมิในการทำความร้อน

ช่วงการควบคุมอุณหภูมิคืออุณหภูมิห้อง ~ 90 ℃ ความแม่นยำในการควบคุมอุณหภูมิของแผ่นทำความร้อนแต่ละชั้นคือ ± 2 ℃ อุณหภูมิจะเพิ่มขึ้นถึง 60 ℃ และเวลาในการเพิ่มอุณหภูมิจะอยู่ภายใน 10 นาที

การควบคุมแรงดัน

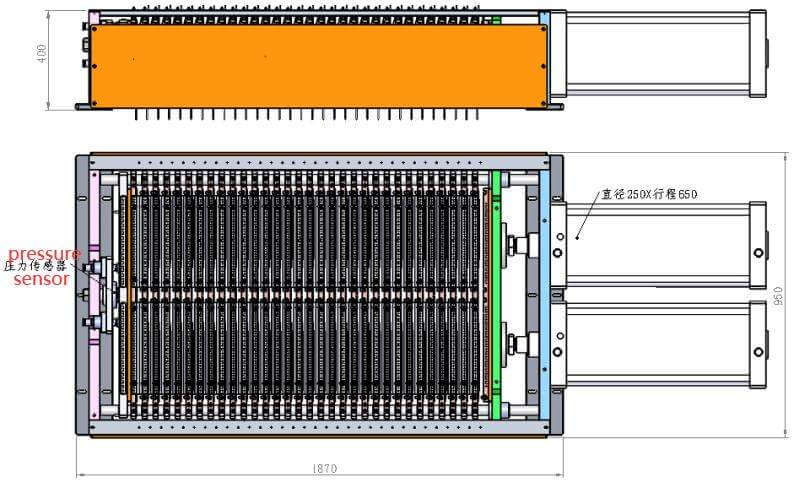

การควบคุมแรงดันแบบหลายขั้นตอนทำได้โดยวาล์วควบคุมแบบสัดส่วน (สามารถตั้งค่าได้สูงสุด 5 ส่วน) เมื่อแรงดันขาเข้าของแหล่งจ่ายอากาศถึง 0.6 MPa ค่าแรงดันสูงสุดของชุดแคลมป์แต่ละชุดต้องไม่น้อยกว่า 5,000 กก./ชม. ช่วงแรงดันที่ปรับได้ของชุดแคลมป์แต่ละชุดต้องอยู่ที่ 200 กก./ชม. - 5,000 กก./ชม. ความแม่นยำของแรงดันอยู่ที่ ± 1% และความแม่นยำของแรงดันอยู่ที่ ± 10 กก./ชม. เมื่อแรงดันต่ำกว่า 1,000 กก./ชม. ความแม่นยำของแรงดันอยู่ที่ ± 20 กก./ชม. เมื่อแรงดันอยู่ที่ 1,000-5,000 กก./ชม.

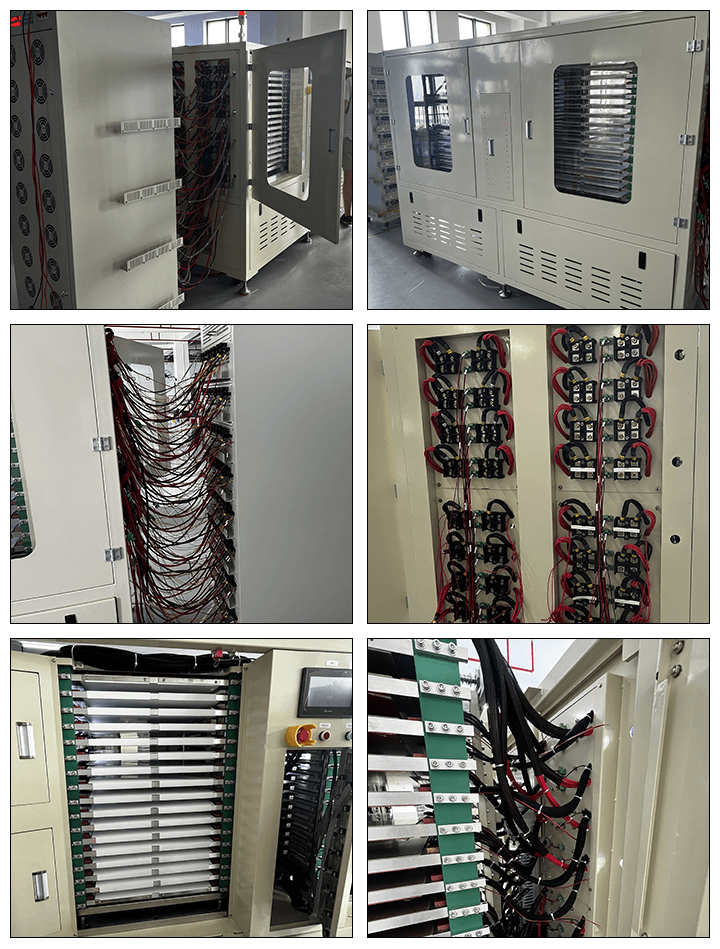

การเชื่อมต่อแบบแคลมป์

แคลมป์แบบกดร้อนใช้วิธีการสี่สายเพื่อวัดกระแสและแรงดันไฟฟ้าของแกนกลาง และเชื่อมต่อวงจรระหว่างแคลมป์กับแหล่งจ่ายไฟสำหรับการชาร์จและจ่ายกระแสไฟฟ้า แผ่นอิเล็กโทรดติดตั้งอยู่บนแผ่นทำความร้อนของแคลมป์ แผ่นทำความร้อนจะยึดแบตเตอรี่ไว้ ทำให้การเชื่อมต่อระหว่างแผ่นอิเล็กโทรดและหูอิเล็กโทรดของแกนกลางเป็นไปอย่างรวดเร็วและเชื่อถือได้ พื้นผิวของแผ่นอิเล็กโทรดเคลือบทอง จึงมั่นใจได้ว่าจะสัมผัสกับขั้วอิเล็กโทรดได้

การเปลี่ยนแปลงอุปกรณ์

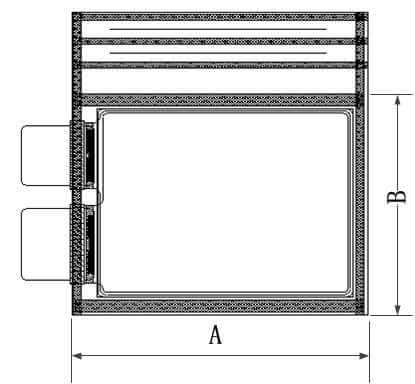

เมื่อเปลี่ยนแบตเตอรี่ที่มีความหนาต่างกัน ไม่จำเป็นต้องเปลี่ยนบล็อกแรงดัน

เมื่อเปลี่ยนแบตเตอรี่ที่มีความกว้างและขนาดต่างกัน จำเป็นต้องเปลี่ยนข้อมูลจำเพาะของกระดาษแผ่นใส (ฟิล์มไมลาร์) ด้วยตนเอง

ช่วงการตั้งค่าแรงดันไฟฟ้าของแหล่งจ่ายไฟสำหรับการชาร์จและการปล่อยประจุ

ช่วงการตั้งค่าแรงดันการชาร์จ: 0mV ~ 4500mv (ความละเอียด 0.1mv)

ช่วงการตั้งค่าแรงดันการปล่อยประจุ: 2000mv ~ 5000mv (ความละเอียด 0.1mv)

ช่วงการตั้งค่ากระแสการชาร์จและการคายประจุ: 20mA ~ 20000ma (ความละเอียด 1mA)

ความแม่นยำในการวัดและควบคุมการชาร์จและการปล่อยพลังงาน

ความแม่นยำในการควบคุมการวัดแรงดันไฟฟ้า: ± (0.05% Rd + 0.05% FS)

ความแม่นยำในการควบคุมการวัดปัจจุบัน: ± (0.1% Rd + 0.1% FS)

ความแม่นยำในการควบคุมการวัดเวลา: ± 0.01%

อัตราการแปลงพลังงานที่ครอบคลุมของแหล่งจ่ายไฟอุปกรณ์

≥ 70%

ฟังก์ชั่นหลักของซอฟต์แวร์

1.  เงื่อนไขสุดท้ายของแต่ละกระบวนการของการจำกัดเวลา การจำกัดแรงดันไฟฟ้า และการจำกัดกระแส ได้รับการควบคุมอย่างแม่นยำ

1) เงื่อนไขสิ้นสุดการชาร์จกระแสคงที่ (CCC): เงื่อนไขสิ้นสุดคือ แรงดันไฟฟ้า เวลา และความจุ

2) เงื่อนไขสิ้นสุดการชาร์จแรงดันคงที่ (CVC): เงื่อนไขสิ้นสุดคือ กระแส เวลา และความจุ

3) เงื่อนไขการสิ้นสุดการปล่อยประจุ: เงื่อนไขการสิ้นสุดการปล่อยประจุกระแสคงที่ (DC) คือ แรงดันไฟฟ้า เวลา หรือความจุ

2. คำนวณความจุประจุและพารามิเตอร์พลังงาน

3. ฟังก์ชั่นการแก้ไขและจัดการกระบวนการชาร์จและการปล่อยประจุ

1) สามารถตั้งค่าพารามิเตอร์ได้สูงสุด 64 ขั้นตอน

2) สามารถตั้งค่ารอบได้สูงสุด 256 รอบ

3) สามารถเลือกแต่ละขั้นตอนได้โดยการชาร์จกระแสคงที่ การชาร์จกระแสคงที่และแรงดันไฟคงที่ การเก็บรักษา การปล่อยกระแสคงที่ การปั่น และคุณสมบัติอื่นๆ

4) ไฟล์กระบวนการที่แก้ไขสามารถบันทึกไว้เพื่อใช้ในอนาคตได้

4. สามารถตั้งค่ากระแสการชาร์จได้ตั้งแต่ (20-20000) MA, สามารถตั้งค่าแรงดันการชาร์จได้ตั้งแต่ (0-5000) MV, สามารถตั้งค่าแรงดัน การปล่อยประจุได้ตั้งแต่ (2000-5000) MV และสามารถตั้งค่าเวลาของแต่ละขั้นตอนได้ตั้งแต่ 0-9999 นาที/ขั้นตอน

5. การแสดงเส้นโค้ง: สามารถวาดเส้นโค้งแบบไดนามิกของกระบวนการสร้างแบตเตอรี่แต่ละก้อนแบบเรียลไทม์ รวมถึงเส้นโค้งเวลาแรงดันไฟฟ้า เส้นโค้งเวลากระแสไฟฟ้า เส้นโค้งเวลาความจุ เส้นโค้งเวลาพลังงาน และเส้นโค้งแรงดันความจุ สามารถบันทึกเส้นโค้งขั้นตอนการทำงานของแบตเตอรี่แต่ละก้อนทั้งหมด (รวมถึงเวลาแรงดันไฟฟ้า เวลากระแสไฟฟ้า เวลาความจุ เวลาไฟฟ้า ฯลฯ) เงื่อนไขการจัดเก็บของจุดเส้นโค้ง ได้แก่ ความต่างของแรงดันไฟฟ้า (≥ 5mV) ความต่างของกระแสไฟฟ้า (≥ 5mA) ความต่างของเวลา (≥ 1 นาที) ฯลฯ ผู้ใช้สามารถเลือกเงื่อนไขการสุ่มตัวอย่างของเส้นโค้งได้อย่างอิสระ สามารถขยายและย่อเส้นโค้งเฉพาะจุด ปรับพิกัด และแสดงและพิมพ์เส้นโค้งได้ ข้อมูลเฉพาะ ได้แก่ เวลา แรงดันไฟฟ้า กระแสไฟฟ้า ความจุ และไฟฟ้าของแต่ละจุดเส้นโค้ง

6. การจัดเก็บข้อมูลทางเคมี: ซอฟต์แวร์สามารถบันทึกข้อมูลที่เกี่ยวข้องได้นานกว่า 30 วัน ความถี่ในการสแกนของซอฟต์แวร์น้อยกว่า 30 วินาที ค่าการสแกนจะถูกบันทึกทุก 2 นาทีเพื่อบันทึก และสามารถตั้งค่าเวลาของค่าได้เอง ซอฟต์แวร์สามารถดูข้อมูลโดยละเอียดของแบตเตอรี่ตามเส้นโค้งของแรงดันไฟฟ้าและกระแสไฟฟ้า และแบตเตอรี่จะแสดงสีที่แตกต่างกันในแต่ละสถานะ

7. การควบคุมความปลอดภัยของซอฟต์แวร์:

1) สามารถบันทึกข้อมูลและเส้นโค้งของแต่ละจุดโดยอัตโนมัติหลังจากขั้นตอนการทำงานที่กำหนดไว้เสร็จสิ้น และสามารถส่งออกข้อมูลและเส้นโค้งของแต่ละจุดเป็นไฟล์ Word และ Excel ได้ (ดูไฟล์แนบสำหรับรูปแบบการส่งออก) ข้อมูลจะไม่สูญหายภายใน 4 ชั่วโมงหลังจากออฟไลน์ และซอฟต์แวร์ยังมีฟังก์ชันแจ้งเตือนเมื่อเกินขีดจำกัดการใช้งาน

2) รูปแบบการบันทึกข้อมูล: ควรบันทึกในรูปแบบของตัวเองและรูปแบบ mdb และควรเพิ่มฟิลด์รหัสเซลล์หลังหมายเลขเซลล์

3) การป้องกันการชาร์จไฟเกินในระยะแรงดันไฟคงที่: เมื่อแรงดันไฟเกินค่าที่ตั้งไว้ของการป้องกันการชาร์จไฟเกิน การไหลของช่องจะหยุดลง และสามารถตั้งค่าค่าที่ตั้งไว้ได้

4) การป้องกันความจุเกินขีดจำกัด: เมื่อความจุของเซลล์เกินช่วงที่กำหนด การไหลของช่องสัญญาณจะหยุดลง เงื่อนไขการตั้งค่าปัจจุบันคือ: ความจุของการไหลที่ตั้งไว้ * 1.35 เท่า

5) ระบบป้องกันการต่อแบตเตอรี่กลับด้าน: ตั้งค่าแรงดันไฟฟ้าเริ่มต้นและสัดส่วนของเซลล์ หากแรงดันไฟฟ้าเริ่มต้นไม่ถึงสัดส่วนที่กำหนด คอมพิวเตอร์ส่วนบนจะแสดงว่าไม่มีแบตเตอรี่และจะไม่ดำเนินการใดๆ

8. สร้างการตรวจสอบใหม่ เปิด ปิดเอกสาร พิมพ์ และตั้งค่าฟังก์ชั่น

9. การตั้งค่าการจำแนกและการเริ่มต้นใช้งาน

10. สร้างหน้าต่างใหม่ จัดเรียงไอคอนและแสดงเป็นเลเยอร์

11. แบตเตอรี่ที่ขึ้นรูปแล้วสามารถจัดเรียงและติดไฟแสดงสถานะได้ โหมดการจัดเรียงสามารถตั้งค่าได้ดังนี้: ความจุ, เวลา, แรงดันไฟฟ้าวงจรเปิด, แรงดันไฟฟ้าเฉลี่ย, แรงดันไฟฟ้าจุดคงที่ ฯลฯ

12. ข้อมูลการชาร์จและการคายประจุของแบตเตอรี่แต่ละก้อนสามารถสร้างเป็นรายการข้อมูลให้ผู้ใช้ดูหรือพิมพ์ออกมาได้

13. ซอฟต์แวร์มีฟังก์ชั่นการสอบเทียบความแม่นยำ (ใช้ร่วมกับเครื่องมือสอบเทียบ) และสามารถส่งพารามิเตอร์ที่สอบเทียบแล้วไปยังอุปกรณ์เพื่อบันทึกได้

14. ซอฟต์แวร์คอมพิวเตอร์ส่วนบนและส่วนล่างของอุปกรณ์มีฟังก์ชั่นการรับข้อมูลจุดสำคัญ

15. อุปกรณ์รองรับฟังก์ชั่นการจดจำบาร์โค้ด และสามารถรับรู้การโต้ตอบแบบหนึ่งต่อหนึ่งระหว่างแบตเตอรี่และช่องสัญญาณ และบันทึกข้อมูลการผลิต

ฟังก์ชั่นการป้องกันระบบ

1. สามารถเปิดและปิดประตูได้โดยมีการควบคุมห้ามประตู เพื่อปกป้องความปลอดภัยส่วนบุคคลของผู้ปฏิบัติงานและป้องกันอุบัติเหตุด้านความปลอดภัยที่อาจเกิดขึ้น

2. ระบบป้องกันกระแสเกิน กระแสต่ำ แรงดันเกิน แรงดันต่ำ และความจุเกิน: สามารถตั้งค่าขีดจำกัดบนและล่างของแรงดัน กระแส และความจุของแบตเตอรี่ได้ เมื่อถึงขีดจำกัดที่กำหนด ระบบจะบังคับให้แบตเตอรี่เข้าสู่โหมดสลีปโดยอัตโนมัติและแจ้งเตือนข้อผิดพลาดในอินเทอร์เฟซซอฟต์แวร์

3. การป้องกันกระแสไฟรั่ว: เมื่อตรวจพบกระแสไฟรั่วมากกว่า 200mA เกินกว่าสามครั้งในสถานะการทำงาน ให้ปิดไฟอินพุตของแหล่งจ่ายไฟแบบสวิตชิ่ง

4. การป้องกันแรงดันไฟเกินในการชาร์จ: เมื่อระบบตรวจสอบแบตเตอรี่ในระหว่างการชาร์จ เมื่อแรงดันไฟแบตเตอรี่สูงกว่าแรงดันไฟจำกัดบน แบตเตอรี่จะหยุดชาร์จ

5. การป้องกันการปล่อยประจุภายใต้แรงดันไฟฟ้า: เมื่อระบบตรวจสอบแบตเตอรี่ระหว่างการปล่อยประจุแบตเตอรี่ เมื่อแรงดันไฟฟ้าของแบตเตอรี่ต่ำกว่าแรงดันไฟฟ้าขีดจำกัดล่าง แบตเตอรี่จะหยุดการปล่อยประจุ

6. การป้องกันการปิดเครื่อง: ในกรณีที่การสื่อสารหยุดชะงักเป็นเวลานานหรือพีซีล้มเหลว อุปกรณ์จะเข้าสู่สถานะรอโดยอัตโนมัติ และดำเนินขั้นตอนกระบวนการปัจจุบันต่อหลังจากการสื่อสารกลับมาเป็นปกติแล้ว

7. การคุ้มครองอื่น ๆ :

1) การป้องกันประเภทกระบวนการที่ได้รับอนุญาตให้ส่ง;

2) การทำงานของช่องสัญญาณผิดปกติ

3) เมื่อมีการหยุดชะงักการสื่อสารเป็นเวลานานหรือพีซีล้มเหลว อุปกรณ์จะเข้าสู่สถานะการรอโดยอัตโนมัติ และดำเนินขั้นตอนกระบวนการปัจจุบันต่อหลังจากการสื่อสารกลับมาเป็นปกติแล้ว

การแบ่งปันข้อมูล

ข้อมูลอุปกรณ์สามารถอัพโหลดไปยังระบบ MES สาธารณะ และสามารถดาวน์โหลดพารามิเตอร์และกระบวนการที่เกี่ยวข้องจากระบบ MES และสามารถจัดทำข้อมูลและข้อมูลตามข้อกำหนดของ MES ได้

ไฟสัญญาณเตือน 3 สี (พร้อมเสียงและแสง)

ข้อกำหนดสถานะไฟสัญญาณเตือน:

1) รอ (กระบวนการเสร็จสิ้น) - ไฟสีเหลือง;

2) กระบวนการที่กำลังดำเนินการ (โหมดสลีป, การชาร์จ, การคายประจุ) - ไฟสีเขียว

3) ระบบล้มเหลว (อุณหภูมิเกิน, ฮาร์ดแวร์ล้มเหลว ฯลฯ) -- ไฟสีแดงและเสียง

4) แต่ละช่องมีไฟแสดงสถานะ LED เพื่ออำนวยความสะดวกในการเลือกเซลล์ที่ผิดปกติ

การกำหนดค่าพื้นฐานของระบบทั้งหมด

1. อุณหภูมิที่เพิ่มขึ้นของแผงระบายความร้อนภายในของบอร์ดขับเคลื่อนและแหล่งจ่ายไฟแบบสวิตชิ่งบนอุปกรณ์คือ ≤ 30 ℃ และพลังงานที่สูญเสียของแผงระบายความร้อนจะต้องได้รับการออกแบบตามสเกลเต็มระยะยาว (กระแสของแต่ละช่องคือ 20A) เพื่อให้แน่ใจว่าอุปกรณ์สามารถทำงานได้อย่างเสถียรเป็นเวลานาน

2. ระยะเวลาการสอบเทียบคือ 3 เดือน ภายใน 3 เดือนหลังจากการสอบเทียบอุปกรณ์ ความแม่นยำในการวัดและควบคุมแรงดันไฟฟ้าของทุกช่องสัญญาณจะต้องเป็น ≤± (0.5 ‰ FS + 0.5 ‰ RD) และความแม่นยำในการวัดและควบคุมกระแสไฟฟ้าจะต้องเป็น ≤± (0.1% Rd + 0.1% FS)

3. โหมดการทำความเย็นของชิ้นส่วนไฟฟ้า: พัดลมระบายอากาศ

ข้อกำหนดด้านสิ่งแวดล้อมของอุปกรณ์

อุณหภูมิสภาพแวดล้อมการทำงาน: 25 ± 8 ℃;

ความชื้นสัมพัทธ์: 30% ～85%;

สถานที่ติดตั้ง : ภายในอาคาร โรงงานสะอาด
