เครื่องคัดแยกแบตเตอรี่ทรงกระบอก 5-22 ช่องสำหรับเซลล์ทรงกระบอก 18650 26650 32650 21700 สำหรับชุดแบตเตอรี่

คุณสมบัติ

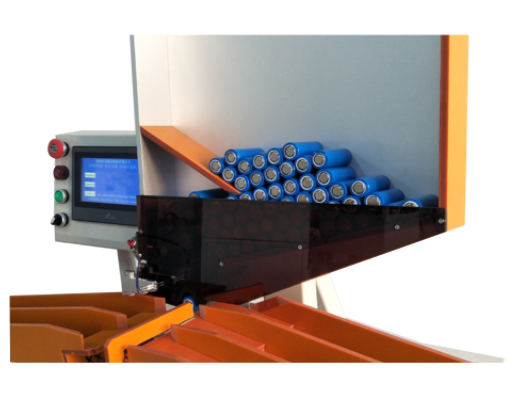

เครื่อง  คัดแยกแบตเตอรี่ทรงกระบอกอัตโนมัติแบบ 5/6/9/10/11/13/20/22  ช่อง ใช้สำหรับคัดแยกแรงดันไฟฟ้าและความต้านทานภายในของเซลล์ทรงกระบอก 18650/21700/26650/32650 โดยอัตโนมัติ นอกจากนี้ยังสามารถแยกแรงดันไฟฟ้าและความต้านทานภายในออกจากกันได้ด้วย การทดสอบและการคัดแยกนี้ประกอบด้วยระบบควบคุม PLC + คอมพิวเตอร์อุตสาหกรรม PC, เซอร์โวมอเตอร์ AC ควบคุมโดย PLC, สเต็ปปิ้งมอเตอร์ และกระบอกสูบ เพื่อทำหน้าที่คัดแยกให้สมบูรณ์ PC ทำหน้าที่รวบรวมและประมวลผลข้อมูล รวมถึงเก็บรักษาข้อมูล จำนวนแกนทรงกระบอกที่คัดแยกเสร็จประมาณ 4,500 แกนต่อชั่วโมง โครงสร้างทางกลออกแบบอย่างเรียบง่ายและประหยัด ประสิทธิภาพการทดสอบระบบมีเสถียรภาพ คุณภาพเป็นเลิศ ปัจจุบันเป็นอุปกรณ์คัดแยกแบตเตอรี่ทรงกระบอกที่คุ้มค่าคุ้มราคาในตลาด

ข้อดี

1.  ระบบควบคุมที่เสถียร

2.  ตัวควบคุมการกำหนดค่าสูง

3.  ขั้นตอนการทำงานที่มีความแม่นยำสูง

4.  อัตราส่วนต้นทุนต่อประสิทธิภาพผลิตภัณฑ์สูง

กระบวนการเทคโนโลยี

ความต้านทานและแรงดันไฟฟ้าของแบตเตอรี่จะถูกตั้งค่าโดยซอฟต์แวร์ทดสอบแบตเตอรี่ของคอมพิวเตอร์ส่วนบน และฟังก์ชันต่อไปนี้จะถูกดำเนินการโดย PLC โดยอัตโนมัติ:

การเติมแบตเตอรี่เป็นประจำทุก ปี→การป้อนแบบหมุนด้วยคลื่น→การลำเลียงแบตเตอรี่ด้วยสายพาน→การยกกระบอกสูบตัวดีดแบตเตอรี่→การปิดกระบอกสูบทดสอบ (การอัปโหลดข้อมูลของเครื่องมือทดสอบ การจัดเรียงด้วยซอฟต์แวร์)→การจัดเรียงแบตเตอรี่ด้วยกริปเปอร์เชิงกล

อุปกรณ์ นี้ติดตั้งระบบสัญญาณเตือนแบบอะคูสติก ซึ่งสามารถสั่งการให้ปิดเครื่องอัตโนมัติได้อย่างสมบูรณ์ สัญญาณเตือนวัสดุเต็ม สัญญาณเตือนความผิดพลาด ฯลฯ สามารถตั้งค่าพารามิเตอร์การทำงานได้ตามความต้องการจริงของลูกค้า

โครงสร้าง  ตัวเรียงลำดับ

1) อุปกรณ์มีโครงสร้างที่กะทัดรัดและเหมาะสม รูปลักษณ์สวยงาม และใช้พื้นที่น้อย

2) อุปกรณ์ใช้งานง่าย ไม่จำเป็นต้องฝึกอบรมจากผู้เชี่ยวชาญ คนงานสามารถเรียนรู้ได้ง่าย

3) อุปกรณ์ควบคุมโดย PLC + PC โดย PLC ทำหน้าที่ป้อน ขนส่ง และเก็บรวบรวมแบตเตอรี่ PC ทำหน้าที่รวบรวมข้อมูลเครื่องมือทดสอบแบตเตอรี่ จำแนกประเภทความต้านทานแรงดันไฟฟ้า ใช้งานง่าย ประสิทธิภาพสูง ประหยัดแรงงาน และให้ประสิทธิภาพผลิตภัณฑ์ที่ดี

4) อุปกรณ์นี้ทำจากแผ่นโลหะรีดเย็นหนาคุณภาพสูงและโครงโปรไฟล์อลูมิเนียม

5) อุปกรณ์นี้มีล้อเคลื่อนย้ายแบบสากล ซึ่งสามารถเคลื่อนย้ายได้สะดวกเมื่อต้องเคลื่อนย้าย

ข้อมูลจำเพาะ

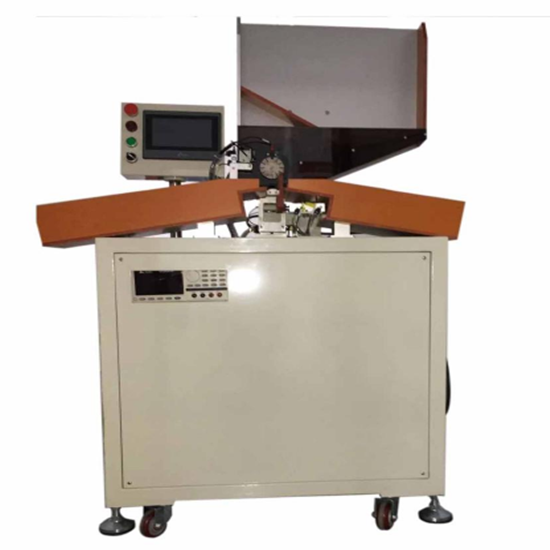

เครื่องแยกแบตเตอรี่ 5 ช่อง

แหล่งจ่าย แรง  ดันไฟฟ้า	220V±10%/50Hz±10%
พลัง	＜800 วัตต์
จอแสดง  ผล S screen	หน้าจอ LCD ขนาดใหญ่/หน้าจอสัมผัส
ประเภทของแบตเตอรี่	เซลล์ทรงกระบอก ( 18650,32650,18500,26650,14500,21700 เป็นต้น)
การรับ  ช่องC	5 ช่อง
พารามิเตอร์การทดสอบ	ความต้านทานภายในกระแสสลับ แรงดันไฟฟ้ากระแสตรง
การทดสอบความต้านทาน  ภายใน	ช่วงการทดสอบ:  0- 80mΩ ความแม่นยำ:  +/- 0.5% rdg ความละเอียดในการแสดงผล:  0.01 มิลลิโอห์ม
การ ทดสอบแรงดัน  ไฟฟ้า	ช่วงทดสอบ:  0-8V ความแม่นยำ: ±0.1% rdg ความละเอียด: 0.01mV
การเรียง  ลำดับความเร็ว	80PPM
น้ำหนัก	<200 กก.
มิติ	1120มม.(ยาว)*880มม.(กว้าง)*1250มม.(สูง)
ผู้ทดสอบ	HK3561
ผลผลิตไฟฟ้า	3000 ชิ้น/ชม.

คลิกรูปภาพเพื่อดูรายละเอียด

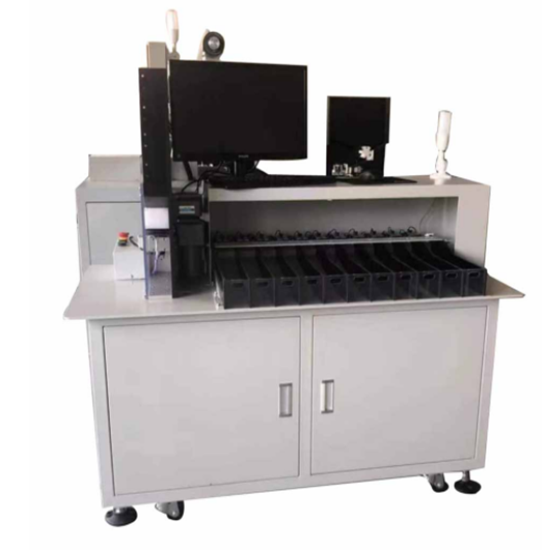

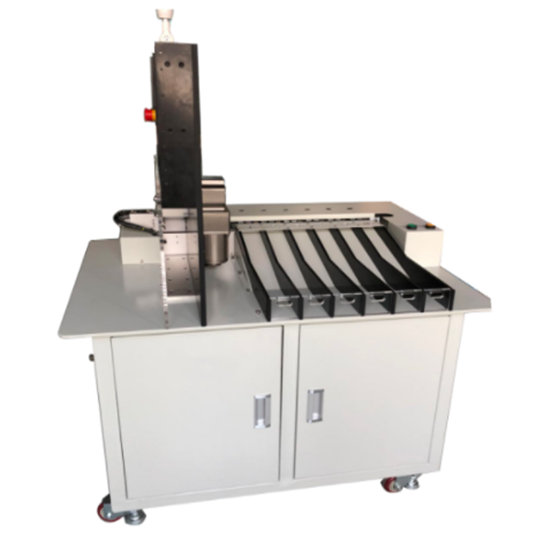

เครื่องแยกแบตเตอรี่ 6 ช่อง

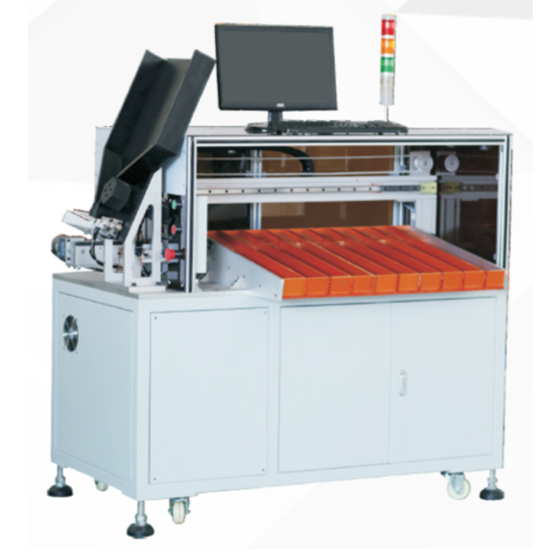

เครื่องแยกแบตเตอรี่ 9 ช่อง

เครื่องแยกแบตเตอรี่10  ช่อง

เครื่องแยกแบตเตอรี่11  ช่อง

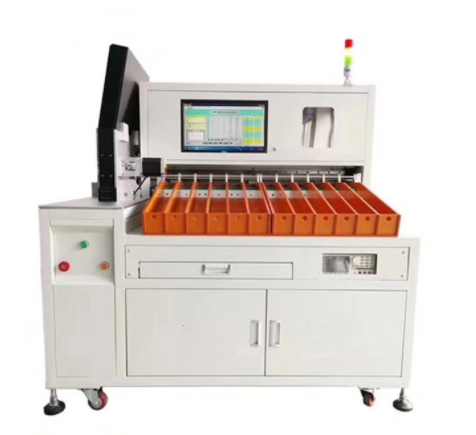

เครื่องแยกแบตเตอรี่ 13 ช่อง

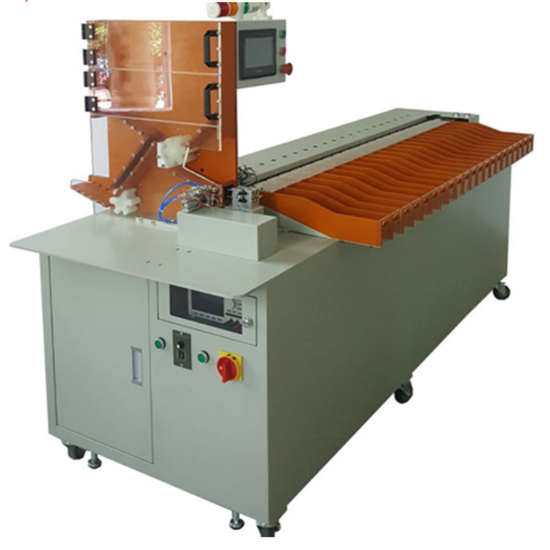

เครื่องแยกแบตเตอรี่ 22 ช่อง

รายการการกำหนดค่า  อุปกรณ์  C

ผู้ทดสอบ	HIOKI3561  หรือ  HK3561
คอมพิวเตอร์	คอมพิวเตอร์อุตสาหกรรม
พีแอลซี	FX3U-80MT/ES-A และ SC-09
เซอร์โว	พานาโซนิค ซีรีส์ A5
เซ็นเซอร์	พานาโซนิคและออมรอน ประเทศญี่ปุ่น
ไกด์เวย์	ซางหยิน, ไต้หวัน
แบริ่ง	NSK ของญี่ปุ่น
กระบอกสูบ	อเดค
อุณหภูมิภายในอาคาร	- 30℃ ~ 70℃
โรงงาน	ไม่มีมลพิษและไม่มีการรบกวนแม่เหล็กไฟฟ้าที่รุนแรง
