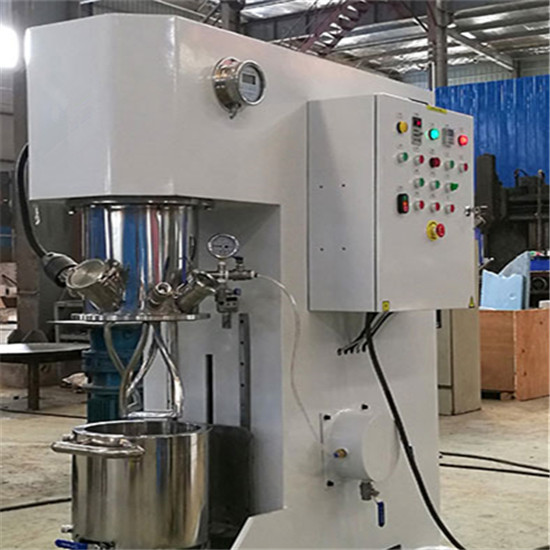

เครื่องผสมสูญญากาศแบบดาวเคราะห์แบตเตอรี่ 30 ลิตร พร้อมปั๊มสูญญากาศ



ข้อมูลจำเพาะ

ข้อมูลจำเพาะของเครื่องผสม

1-1 ชื่อผลิตภัณฑ์และข้อมูลจำเพาะ	A.  เครื่องผสม สูญญากา ศแบบกระจายตัวแบบดาวเคราะห์  B.  รุ่น：T MAX-DMS 3 0L ( 4 kw/2P- 3 kw/4P)
1-2 โครงสร้างพื้นฐาน	ก.  ประเภท เรือยกไฮดรอลิก;  B.  โหมดการวัดอุณหภูมิของวัสดุโดยตรงด้วยการหมุน 6 แกน (วิธีเดียวที่จะควบคุมอุณหภูมิได้อย่างแม่นยำ) C. แกนกระจายคู่ + แกนผสมคู่ + ผนังขูดเดี่ยว + การวัดอุณหภูมิเดี่ยว - (6 แกน)
1-3 ภาชนะผสม	A.  ขนาด：Dia. 340 มม. × 330 มม. ; B.  ปริมาตรการออกแบบ: 30 ลิตร  C.  ปริมาตรที่มีประสิทธิภาพ: 25 ลิตร
	A. วัสดุซับใน: SUS304; B. หลังจากการกลึงผนังซับในแล้ว พื้นผิวกระจกจะได้รับการขัดเงาเพื่อให้มีความกลมสวยงาม C. ระนาบหน้าแปลนด้านบนของถังผสมและตัวถังด้านบนถูกปิดผนึกด้วยแหวนปิดผนึก D. มีวาล์วระบายน้ำ G1 "(DN25) หนึ่งตัวที่ด้านล่างของถัง E. แจ็คเก็ตที่มีแผ่นนำทางเสริมแรง (อินเทอร์เฟซทางเข้า/ทางออก G1 / 2") สามารถทำให้วัสดุที่ผ่านการแปรรูปเย็นหรือร้อนขึ้นด้วยน้ำเย็น (น้ำมัน) หรือน้ำร้อน (ไอน้ำหรือน้ำมันร้อน)
1-4 เรือ ชั้นบน  (ฝากาต้มน้ำ)	ก.  วัสดุ: SUS304;  B. ถังใส่ผงขนาด Φ 70 หนึ่งถัง ซึ่งสามารถเปิดและปิดได้อย่างรวดเร็ว ไฟสปอตไลท์หนึ่งดวง พร้อมหน้าต่างเล็กสองบาน (พอร์ตไฟสปอตไลท์หนึ่งพอร์ตและช่องสังเกตการณ์หนึ่งช่อง) มาตรวัดแรงดันสุญญากาศหนึ่งตัว และท่อเชื่อมต่ออื่นๆ ที่จำเป็น (สุญญากาศ / ช่องระบายอากาศ / สแตนด์บาย)
หลักการผสม 1-5	ใช้เยื่อกระดาษที่ผ่านการกวนทีละแผ่นและดิสก์กระจายแบบหยักหลายแผ่นที่ติดตั้งบนเพลากระจายความเร็วสูงสำหรับการหมุนและการหมุนรอบ ในขณะเดียวกัน เมื่อรวมเข้ากับการออกแบบระยะห่างต่ำของเยื่อกระดาษที่กวน ก็จะไม่มีมุมตาย และการเคลื่อนที่รบกวนการนวดที่รุนแรงและการเคลื่อนที่หมุนเวียนขึ้น-ลง/ซ้าย-ขวาของใบพัดกวนความเร็วต่ำ เช่นเดียวกับฟังก์ชันการตัดและการกระจายความเร็วสูงของดิสก์กระจาย เพื่อให้แน่ใจว่าวัสดุจะกระจายตัว ผสมกัน และไม่ถูกสะสมอย่างสมบูรณ์
1-6-1 มอเตอร์หมุน/ผสม, ตัวแปลงความถี่และตัวลดความถี่	ก. จำนวน : หนึ่ง; ข. กำลังมอเตอร์: 3kw / 4P; C. พร้อมตัวแปลงความถี่ 3KW ที่จับคู่กับมอเตอร์ D. ติดตั้งตัวลดแบบลูกกลิ้งไซคลอยด์ BL2 อัตราทดอยู่ที่ประมาณ I = 29 และปัจจัยการบริการ FA = 1.0
1-6-2 ดาวเคราะห์ ความเร็วรอบ	ความเร็ว：0~ 5 0 รอบต่อนาทีปรับได้
1-6-3 เครื่องขูดผนัง	จำนวน : 1 กลุ่ม ; วัสดุขูด: SUS304 และเทฟลอน; เช่นเดียวกับความเร็วรอบการปฏิวัติ
ใบมีดผสม 1-7-1 / ความเร็วในการผสม	ความเร็ว: 0~ 7 0 รอบต่อนาที ปรับได้
ใบมีดผสม 1-7-2	ก.  วัสดุ: SUS304;  ข.  จำนวน : 2 (กลุ่ม);

1-7-3 การเลือก ใบมีดผสม	ก. มาตรฐาน: “เกลียวบิด”;
1-8-1 มอเตอร์แบบกระจายและความถี่ ตัวแปลง	ก. จำนวน : หนึ่ง; ข. กำลังมอเตอร์: 4kw / 2p; C. พร้อมตัวแปลงความถี่ 4 กิโลวัตต์ จับคู่กับมอเตอร์
1-8-2 ความเร็วการกระจาย(การหมุน)	A.  ความเร็ว: 0 ~  38,00 รอบต่อนาทีปรับได้  B.  ความเร็วเชิงเส้น: 0 ~  12 ม. / วินาที;
1-8-3 แกนกระจายและดิสก์	ก.  วัสดุ: SUS304;  B.  เส้นผ่านศูนย์กลางของดิสก์กระจาย:  Φ 8 0 มม.  C.  หนึ่ง มีการติดตั้งดิสก์กระจายบนเพลากระจายเพื่อให้เกิดการกระจาย/ การผสม ที่ดีขึ้น
1-9 การยก (ถังผสม)	ก.  การยกแบบไฮดรอลิก B.  ความสูงในการยก:  ≤ 38 0.
ระบบสุญญากาศ 1-10	ก. กระบวนการผสมและการกระจายสามารถดำเนินการภายใต้สุญญากาศได้ สภาวะ; ระดับสุญญากาศ:  ≤  - 0.1MPa
	C.  ปั๊มสุญญากาศ  2X-4 มอเตอร์  0.55  กิโลวัตต์/4P (จัดทำโดยลูกค้า)
	C. พร้อมถังพักน้ำสูญญากาศและสวิตช์
	D. ซีลแบบไดนามิก: ซีลเชิงกล ซีลแบบคงที่: ซีลโอริง
	E. รักษาแรงดันไว้เป็นเวลา 24 ชั่วโมง และอย่ารั่วไหลของน้ำมันลงในถังผสมหรือภายใต้เงื่อนไขการรักษาแรงดัน (เครื่องนี้สามารถรักษาแรงดันอากาศให้แน่นได้ หากมีความต้องการดังกล่าว สามารถให้คำแนะนำพิเศษได้)
ระบบกำหนดตำแหน่ง 1-11	A.  ด้วยอุปกรณ์ปรับตำแหน่งและอุปกรณ์ล็อค จึงสามารถวางตำแหน่งถังผสมและตัวกระป๋องส่วนบนได้อย่างแม่นยำ และป้องกันการหมุน   B.  การวางตำแหน่งของหน้าแปลนด้านล่างของตัวกระป๋องด้านบนนั้นแม่นยำ  จับคู่กับถังผสมเพื่อให้แน่ใจว่าตำแหน่งของถังผสมมีความเหมาะสมและการวางตำแหน่งถูกต้องแม่นยำ
ตู้จ่ายไฟ 1-12	การแสดงฟังก์ชันและการทำงานของอุปกรณ์สูญญากาศ การควบคุมความเร็วในการแปลงความถี่ การแสดงอุณหภูมิ (การควบคุม) สปอตไลท์ การยก การหยุดฉุกเฉินในการทำงาน ฯลฯ ในการทำงานของอุปกรณ์จะดำเนินการในตู้จ่ายไฟฟ้า หมายเหตุ: การผสมและการกระจายมีฟังก์ชั่นจับเวลา
1-13 การดำเนินงานที่ปลอดภัย	A. ขึ้นอยู่กับตัวแปลงความถี่และสวิตช์จำกัดการเดินทาง โดยผ่านเส้นทางควบคุมที่ออกแบบมาเป็นพิเศษ ตัวกระป๋องจะหยุดโดยอัตโนมัติเมื่อถึงตำแหน่งที่ระบุ
	B. ในกระบวนการยกตัวกระป๋องขึ้น ส่วนการผสม/การกระจายตัวของอุปกรณ์จะไม่สามารถเริ่มทำงานได้ เช่นเดียวกัน เมื่อเครื่องกำลังทำงานกับส่วนผสม ตัวกระป๋องจะไม่สามารถลดลงได้ และถังผสมจะไม่สามารถ เปิดแล้ว
	C. การออกแบบพิเศษของถังบัฟเฟอร์สูญญากาศสามารถป้องกันได้อย่างมีประสิทธิภาพ การส่งน้ำมันปั๊มสุญญากาศกลับเข้าสู่ถังผสม
	D. มีการติดตั้งหัวเข็มขัดแบบกลอนประตูไว้ที่ฝากาต้มน้ำและส่วนผสม ถังเพื่อป้องกันไม่ให้ถังผสมล้มโดยอัตโนมัติ
1-14 วิธีการวัดอุณหภูมิ	วัดอุณหภูมิของวัสดุ: 0-300  ℃ หัววัดอุณหภูมิจะเคลื่อนที่ตามรอบและสัมผัสกับวัสดุโดยตรง
โต๊ะทำงาน 1-15	แท่นทำงานห้องปฏิบัติการสแตนเลส
1-16 กำลังโฮสต์รวม	4.4 กิโลวัตต์
1-1 7  แรงดันไฟฟ้าในการทำงาน / ความถี่	380V/50Hz/3 เฟส แรงดันไฟควบคุม: 220V.

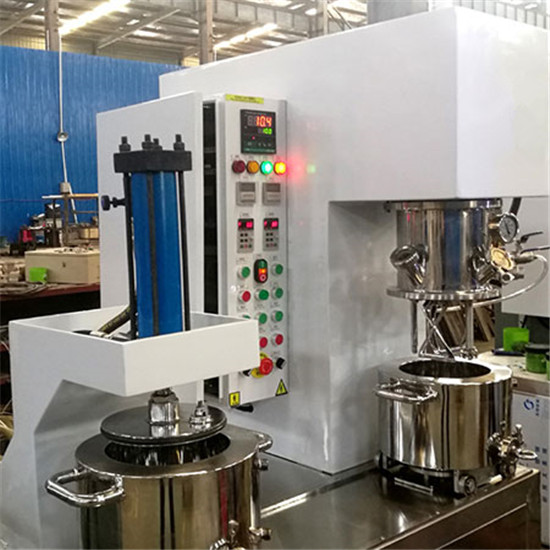

2. เครื่องปล่อยสารละลาย (การอัดรีดแรงดันบวก) -  YLJ-30L (1.5kw/4P)

1. รูปแบบโครงสร้าง	โครงสร้างเป็นแบบคานยื่นเดี่ยว
2. โหมดการยก	โครงยึดติดอยู่กับโต๊ะทำงาน
3. การกด  วิธี	ใช้กระบอกสูบไฮดรอลิกในการขับเคลื่อนแผ่นกดเพื่อกดวัสดุ
4. ส่วน ขับเคลื่อน ของ   แผ่นกด	กระบอกน้ำมันทำงานสองทาง:  Φ 63/D32 × S250FA ; จำนวน : หนึ่ง (ชุด)
5. แผ่นกด	ขนาดที่กำหนดคือ  Φ  240 ตรงกับถังผสม แผ่นเป็น พร้อมช่องระบายอากาศ
6. โหมดการล็อคของ กลองผสม	การล็อคแบบกลไก
7. การระบายออก  วิธี	การปลดประจำการ
9. ตัวบ่งชี้ทางเทคนิคพื้นฐาน	9-1. กำลังมอเตอร์ของสถานีบริการน้ำมัน	9-2 แรงกดต่อหน่วยพื้นที่ของแผ่นกด	9-3. อัตราการไหลของปั๊มน้ำมันและเอาต์พุต สูงสุด  ความดัน
	≤ 2 . 2กิโลวัตต์/4 จุด	9 กก./ตร.ซม.	ลูกสูบ:  1.6L/นาที—21MPa/สูงสุด
	9-4. การกดสูงสุด ความดัน	แรงดันระบบที่ได้รับการจัดอันดับ9-5	9-6 พื้นที่ระบายความร้อนน้ำมัน
	3.3 ตัน	12 เมกะปาสคาล	อากาศเย็นตามธรรมชาติ
10-1 ชิ้นส่วนสิ้นเปลือง	A.  วงแหวนซีล "O" : Φ 340 ×Φ 10 ;  B.  วัสดุ: ยางฟลูออโร;  ค.  จำนวน : 1 ชิ้นสำรอง.
10-2 การใช้   ชิ้นส่วนที่สวมใส่	ร่องปิดผนึกที่แผ่นกด
11. โหมดการถ่ายโอน ของกลองผสม	การเลือกมาตรฐาน: ถังผสมแบบถ่ายโอนชนิดรางนำทางจะถูกถ่ายโอน ระหว่างเครื่องหลักและเครื่องกด
12. หมายเหตุ	แบ่งปันตู้จ่ายไฟและสถานีบริการน้ำมันร่วมกับเครื่องยนต์หลัก
