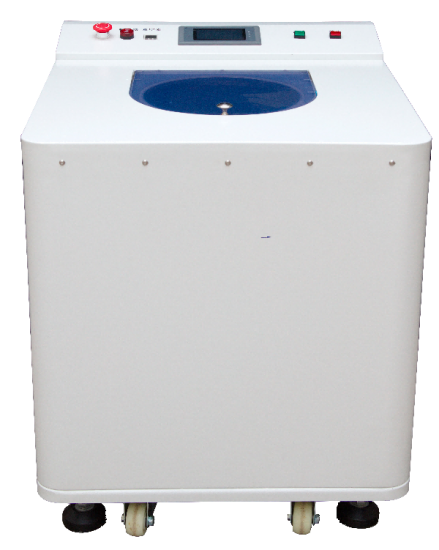

เครื่องผสมและกำจัดฟองแบบสุญญากาศ ขนาด 3000 มล. พร้อมความเร็วในการหมุนและอัตราส่วนรอบการหมุนที่ปรับได้
ภาพรวม:
ชื่อ | เครื่องผสมและกำจัดฟองแบบสุญญากาศ พร้อมอัตราการหมุนและอัตราส่วนความเร็วรอบที่ปรับได้ |
รุ่นอุปกรณ์ | TMAX-ITT- 30 00S S |
ความจุของตู้คอนเทนเนอร์ | 3000 มล. x 2 ถ้วย |
ความจุที่เหมาะสมของส่วนผสม | 50 0 ~1500 มล. x 2 ถ้วย |
วิธีการใช้งาน | ส่วนต่อประสานการโต้ตอบระหว่างมนุษย์กับคอมพิวเตอร์ + ปุ่มเริ่ม |
ความเร็ววงโคจรและความเร็วในการหมุน | หมุนด้วย ความเร็ว 100 - 1500 รอบต่อนาทีอัตราส่วนการหมุนเองและความเร็วในการหมุนอยู่ที่ 50% - 130 % |
เครื่องใช้ไฟฟ้า (รับประกัน 2 ปี) | อุปกรณ์ขับเคลื่อน: ABB PLC: OMRON หรือ Mitsubishi รีเลย์: IDEC และ Quan Electrical |
เกจวัดสุญญากาศ | เกจวัดสุญญากาศของ Panasonic ให้การแสดงระดับสุญญากาศที่เที่ยงตรงและแม่นยำ |
ปั๊มสุญญากาศ | ปั๊มสุญญากาศรุ่น Small Diamon จากประเทศเยอรมนี มาพร้อมกับปั๊มหล่อลื่นแบบบังคับ ให้การหล่อลื่นที่เพียงพอ มีประสิทธิภาพที่เชื่อถือได้ เสียงรบกวนต่ำ และเข้ากันได้กับระบบกรอง 4 ขั้นตอนที่เป็นเอกลักษณ์ของบริษัทเรา ตรงตามข้อกำหนดของห้องปลอดเชื้อ |
แกนหมุน | เหล็กกล้า S136 ผิวเรียบเหมือนกระจกสำหรับทำซีล จะผ่านกระบวนการชุบแข็งเฉพาะจุดที่ความแข็ง HRC 58-60° และตำแหน่งของแหวนซีลจะถูกขัดเงาให้เป็นผิวเรียบเหมือนกระจก |
แหวนซีล | แหวนซีลโพลีเมอร์กราฟีนของบริษัทดูปองท์ในสหรัฐอเมริกา มีความทนทานต่อการสึกหรอสูงมากและสามารถรักษาสุญญากาศระดับสูงได้ในระยะยาว |
แขนสวิง | วัสดุแมกนีเซียม-อะลูมิเนียม 7075 สำหรับการบินที่นำเข้าจากสหรัฐอเมริกา จะถูกแปรรูปโดยเครื่องจักรกลอเนกประสงค์ที่มีความคลาดเคลื่อน ±0.02 และขนาดจะคงที่ในระยะยาว โครงสร้างแบบโมดูลาร์ช่วยให้สามารถสลับเปลี่ยนชิ้นส่วนได้สูง ทำให้การบำรุงรักษาและการซ่อมแซมสะดวกยิ่งขึ้น |
การแพร่เชื้อ | การใช้เฟืองดอกจอกเกลียว ในการส่งกำลัง ทำให้การทำงานราบรื่น เสียงรบกวนต่ำ และมีอายุการใช้งานยาวนาน |
โปรแกรมจัดเก็บข้อมูล | โปรแกรมจัดเก็บข้อมูลห้าโปรแกรม (แต่ละโปรแกรมสามารถตั้งค่าได้ 5 ขั้นตอน) |
การป้องกัน | ฝาครอบประตู, การทำงานผิดปกติ, การรับน้ำหนักเกิน |
พลัง | เฟสเดียว: ≤ 3.5 กิโลวัตต์, 220 โวลต์, 16 แอมป์ |
น้ำหนักสุทธิ | 180 กก. |
รูปร่าง/ลักษณะ | ยาว800 × กว้าง670 × สูง820 มม. |
บริการหลังการขาย | เครื่องจักรทั้งหมดอยู่ภายใต้การรับประกันหนึ่งปีและการบำรุงรักษาตลอดอายุการใช้งาน! ค่าใช้จ่ายที่เกิดขึ้นในช่วงระยะเวลาการรับประกัน บริษัทของเราจะเป็นผู้รับผิดชอบ |
เครื่องกวนและกำจัดฟองแบบสุญญากาศ:
ระดับสุญญากาศสูง อายุการใช้งานยาวนาน (เครื่องจักรที่ได้รับการบำรุงรักษาและซ่อมบำรุงอย่างดี รวมถึงการเปลี่ยนถ่ายน้ำมันอย่างสม่ำเสมอภายใน 5 ปี จะรักษาระดับสุญญากาศไม่ต่ำกว่า 5% โดยระดับสุญญากาศควรต่ำกว่า -95 กิโลปาสคาล ยิ่งค่าสุญญากาศติดลบมากเท่าไหร่ อายุการใช้งานก็จะยิ่งสูงขึ้นเท่านั้น)
บำรุงรักษา ง่าย: วัสดุที่ใช้ในการผลิตแขนหมุนโดยรวมนั้นสามารถเปลี่ยนทดแทนกันได้ง่าย ลูกค้าสามารถเปลี่ยนชิ้นส่วนเองได้ หรือส่งชิ้นส่วนกลับมายังบริษัทของเราเพื่อเปลี่ยนก็ได้ หลังจากเปลี่ยนชิ้นส่วนแล้ว ผลลัพธ์ที่ได้จะดีเทียบเท่ากับเครื่องใหม่
บทนำเกี่ยวกับคุณสมบัติของเครื่องกวนและกำจัดฟอง
แกนหลัก: ผลิตจากเหล็กกล้าเครื่องมือ S136 ของสวิตเซอร์แลนด์ ขัดเงาอย่างดี ผ่านการอบชุบความร้อนหลายครั้ง ทำให้ความแข็งโดยรวมถึง 62 HRC แกนได้รับการเจียรอย่างละเอียด และความคลาดเคลื่อนโดยรวมไม่เกิน 1 ไมโครเมตร พื้นผิวซีลได้รับการเจียรเพิ่มเติมจนได้ความหยาบผิว 0.02 ไมโครเมตร มีลักษณะเหมือนกระจก มีค่าสัมประสิทธิ์แรงเสียดทานต่ำมาก และมีความต้านทานการสึกหรอสูงมาก ทำให้แหวนซีลสึกหรอน้อยที่สุด ส่งผลให้มีอายุการใช้งานยาวนานเป็นพิเศษและประสิทธิภาพการซีลสูง นี่เป็นหนึ่งในเหตุผลที่ลูกค้าจำนวนมากของเรายังคงรักษาแรงดันลบที่ -98 Kpa หรือสูงกว่าได้แม้หลังจากใช้งานอุปกรณ์ของเรามาหลายปีแล้ว
แหวนซีล:ผลิตจากแหวนซีลที่ทนทานเป็นพิเศษจากบริษัทไบเออร์ ประเทศเยอรมนี ความต้านทานการสึกหรอสามารถสูงถึง 40 เมตร/วินาที ที่ความเร็วเชิงเส้น ในขณะที่อุปกรณ์ของเรามีความเร็วเชิงเส้นเพียง 4 เมตร/วินาที ที่ 2000 รอบต่อนาที แรงดันสามารถทนได้ถึง 20 กิโลกรัม/ตารางเซนติเมตรนี่คือเหตุผลที่สองที่ลูกค้าจำนวนมากของเรายังคงรักษาแรงดันลบไว้ที่ -98 กิโลปาสคาล หรือสูงกว่านั้นได้ แม้จะใช้งานอุปกรณ์ของเรามาหลายปีแล้วก็ตามปั๊มสุญญากาศ:ปั๊มนี้เป็นปั๊มที่ได้รับการดัดแปลงด้วยเทคโนโลยีขั้นสูงระดับสากล โดยมีระบบหล่อลื่นแบบหมุนเวียนน้ำมันแบบบังคับ มีประสิทธิภาพการหล่อลื่นที่ดีเยี่ยม สึกหรอน้อย และอายุการใช้งานยาวนาน นี่เป็นหนึ่งในเหตุผลที่ลูกค้าจำนวนมากของเรายังคงรักษาระดับแรงดันลบได้มากกว่า -98 กิโลปาสคาล แม้จะใช้งานมาหลายปีแล้วก็ตาม ปั๊มน้ำมันนี้ได้รับสิทธิบัตรระดับประเทศแล้ว (หมายเลขสิทธิบัตร: ZL2012.2.0084434.0)
เฟือง:ใช้โครงสร้างเฟืองดอกจอกเกลียวแบบเดียวกับที่ใช้ในรถยนต์ ทำให้การทำงานราบรื่น เสียงรบกวนต่ำ และมีอายุการใช้งานยาวนาน
แขนจับ: ใช้แขนจับแบบชิ้นเดียว ซึ่งผลิตจากแมกนีเซียม-อะลูมิเนียม 7075 เกรดการบินของอเมริกาที่นำเข้าทั้งหมด ทำให้มั่นใจได้ถึงความแม่นยำและความเสถียรในระยะยาวของผลิตภัณฑ์ โดยมีค่าความคลาดเคลื่อนของจุดศูนย์กลางไม่เกิน ±0.02 มีความสามารถในการเปลี่ยนชิ้นส่วนได้สูง และแขนจับของรุ่นเดียวกันสามารถเปลี่ยนสลับกันได้อย่างอิสระ ทำให้การบำรุงรักษาทำได้สะดวก
รายการการกำหนดค่า ITT-3000SS |
ชื่อส่วนประกอบ | ยี่ห้อ |
หน้าจอสัมผัส | แซมคูน |
ตัวควบคุมตรรกะแบบโปรแกรมได้ (PLC) | โอมรอน หรือ มิตซูบิชิ |
คนขับมอเตอร์ | บริษัท ABB ของสวิตเซอร์แลนด์ (แบรนด์ชั้นนำระดับโลก) |
รีเลย์ | IDEC (อิซูมิ อิเล็กทริก) |
เกจวัดสุญญากาศ | พานาโซนิค |
วาล์วแม่เหล็กไฟฟ้าสุญญากาศ | 304 ชนิดเปิดปกติ |
แหล่งจ่ายไฟแบบสวิตชิ่ง | MW (มินเว) |
ปั๊มสุญญากาศ | ปั๊มสองขั้นตอน AKS รุ่น SD-240 (>4 ลิตร/วินาที, >240 ลิตร/นาที, 14–16 ตร.ม./ชั่วโมง) ความดันสูงสุดสัมบูรณ์ (ความดันย่อย: 5×10⁻² Pa หรือ 0.05 Pa) แรงดันสูงสุดสัมบูรณ์ (แรงดันรวม: 4×10⁻¹ Pa หรือ 0.4 Pa) ค่าสุญญากาศสัมพัทธ์สูงสุดที่แสดงบนเครื่อง: -100.2 kPa |
เฟืองเฉียงเกลียว, เฟืองเกลียว | TMAX รุ่น MC901 แบบกำหนดเอง หรือไนลอนเติมน้ำมัน |
แขนสวิง | การแปรรูปแผ่นอลูมิเนียม TMAX 7075 เสร็จสมบูรณ์ |
ถ้วยผสม | ทีแม็กซ์ 4000 มล. 1500 มล. 900 มล. |
เพลาหมุน | เหล็กแม่พิมพ์ผิวเรียบ TMAX Yishengbai S136 |
แหวนซีลหมุน | แหวนซีลกราไฟต์โพลีเตตระฟลูออโรเอทิลีน TMAX Custom Bayer |
รูปแบบมาตรฐาน: ถ้วยก้นกรวยขนาด 3000 มล.
อุปกรณ์เสริม: ชุดแปลงปริมาตรจาก 4000 มล. เป็น 1500 มล.
ถ้วยผสมทรงกรวยขนาด 1500 มล.
ชุดแปลงปริมาตรจาก 1500 มล. เป็น 900 มล.:
ถ้วยผสมขนาด 900 มล.:
อุปกรณ์เสริม: อุปกรณ์ยึดเข็มฉีดยา
