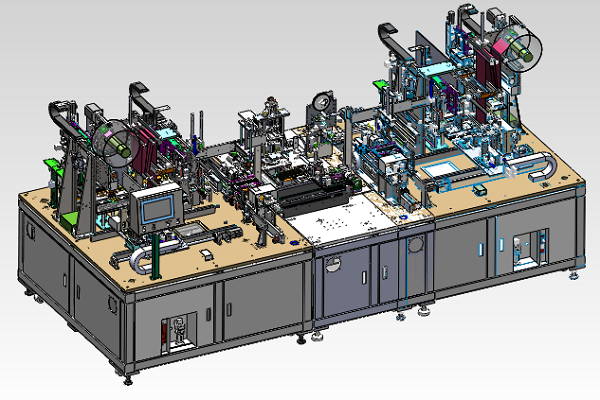

เครื่องซ้อน Z-Fold อัตโนมัติแบบสองสถานีสำหรับเซลล์ลิเธียมปริซึม

1. การแนะนำอุปกรณ์

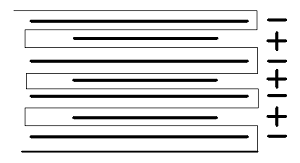

1.1 ภาพรวมอุปกรณ์อุปกรณ์นี้ใช้หลักๆ สำหรับกระบวนการเรียงซ้อนรูปตัว Z ของเซลล์แบตเตอรี่ลิเธียมไอออนแบบปริซึม

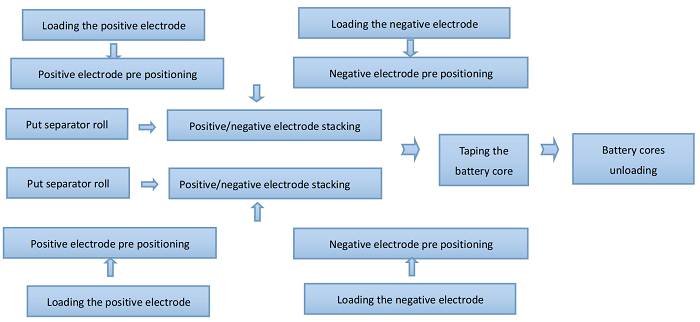

1.2 ขั้นตอนการทำงานเครื่องแยกจะถูกคลี่ออกอย่างแข็งขัน ป้อนผ่านกลไกควบคุมความตึง และนำทางไปยังแท่นเรียงซ้อน จากนั้นแท่นนี้จะเลื่อนเครื่องแยกไปมาเพื่อเตรียมการวางอิเล็กโทรดกระบวนการเริ่มต้นด้วยการเรียงซ้อนแผ่นอิเล็กโทรดบวกและลบ แขนดูดแบบหุ่นยนต์สองแขนจะรวบรวมแผ่นเหล่านี้จากกล่องป้อนด้านซ้ายของแต่ละแผ่น จัดวางให้เรียงกันอย่างแม่นยำ แล้วเรียงซ้อนบนแท่นเมื่อการเรียงซ้อนเสร็จสิ้น เครื่องแยกจะถูกตัดตามขนาด แขนหุ่นยนต์จะเคลื่อนย้ายเซลล์ไปยังสถานีเทป ซึ่งเทปจะถูกดำเนินการโดยอัตโนมัติ ในขณะที่กระบวนการเรียงซ้อนของเซลล์ถัดไปจะเริ่มต้นอย่างราบรื่น ช่วยให้มั่นใจได้ว่าการทำงานจะราบรื่น

1.3 คุณสมบัติอุปกรณ์

·  1.3.1 ตัวแยก : การคลายออกแบบแอคทีฟ; การควบคุมความตึง; การแก้ไขค่าเบี่ยงเบน; การกำจัดไฟฟ้าสถิต; ความแม่นยำในการจัดตำแหน่ง ±0.5 มม.

·  1.3.2 ความแม่นยำสูง : การวางตำแหน่งแผ่นอิเล็กโทรดด้วยกลไกช่วยให้การวางซ้อนทั้งหมดมีความแม่นยำภายใน ±0.3 มม.

·  1.3.3 ประสิทธิภาพสูง : ความเร็วในการซ้อนด้านเดียวอยู่ที่ 1.2 วินาที–1.5 วินาที/ชิ้น ขึ้นอยู่กับขนาดแผ่น

·  1.3.4 การป้องกันฝุ่น : มีการติดตั้งกลไกการป้องกันฝุ่นที่มีประสิทธิภาพที่กล่องวัสดุและตำแหน่งการจัดตำแหน่งล่วงหน้า

·  1.3.5 ความน่าเชื่อถือ : โมดูลที่มีความแม่นยำสูงและเคลื่อนที่บ่อยครั้งทั้งหมดได้รับการยึดด้วยหมุดกำหนดตำแหน่ง

·  1.3.6 การป้องกันกระดาษหลายแผ่นและกระดาษที่ขาดหาย : ติดตั้งกลไกป้องกันกระดาษหลายแผ่นและระบบตรวจจับเพื่อป้องกันข้อผิดพลาดในการซ้อน

·  1.3.7 การตรวจสอบแท็บ : ป้องกันการรวมแผ่นอิเล็กโทรดที่ชำรุดพร้อมแท็บที่งอหรือหายไป

·  1.3.8 การคายประจุเซลล์แบบซ้อน



2. ส่วนประกอบมาตรฐาน

เลขที่	ชื่อส่วนประกอบ	จำนวน/ชุด	คำอธิบาย
1	เครื่องป้อนวัสดุอัตโนมัติ	4	กล่องป้อนชนิดแทรกพิเศษ 2 ชุดสำหรับแผ่นบวกและแผ่นลบ
2	หน่วยให้อาหารเสริม	4	แปรง การสั่นสะเทือน การเป่าลม การกำจัดฝุ่น การป้องกันการเปื้อนหลายแผ่น
3	หน่วยยกสำหรับการป้อน	2	รับประกันการรับแผ่นงานที่เชื่อถือได้ แจ้งเตือนการขาดแคลนแผ่นงาน
4	กลไกแรงดึงของตัวแยก	2	การคลายเครียดอย่างแข็งขันด้วยความตึงเครียดอย่างต่อเนื่อง
4.1	การแก้ไขความเบี่ยงเบนของตัวคั่น	2	การแก้ไขการเบี่ยงเบนของม้วน
5	โมดูลการวางตำแหน่งล่วงหน้า	4	การวางตำแหน่งเชิงกลพร้อมระบบดูดฝุ่น
5.1	การตรวจจับแผ่นหลายแผ่น	4	การตรวจจับความหนาด้วยคลื่นอัลตราโซนิก
6	แขนหุ่นยนต์แบบซ้อน	4	ขับเคลื่อนด้วยเซอร์โว การรับและวางแผ่นที่เชื่อถือได้
7	ชุดถ้วยดูด	8	หัวดูดฝุ่น 2 หัว + แผ่นดูด 2 แผ่น สำหรับแต่ละประเภท
8	แพลตฟอร์มการวางซ้อน	2	ขับเคลื่อนด้วยเซอร์โวพร้อมการเคลื่อนที่เชิงเส้นแบบบอลสกรู
9	แขนถ่ายโอนเซลล์	1	โอนเซลล์โดยอัตโนมัติ
10	หน่วยตัดแยก	2	เครื่องตัดความร้อน ระยะห่างจากขอบเซลล์ < 3 มม.
11	หน่วยติดเทปด้านข้าง	1	กำหนดค่าได้สำหรับพื้นที่แท็บและสี่ด้าน
12	กลไกการปลดปล่อยเซลล์	1	การระบายแบบซ้อน
13	แผงควบคุม	1	หน้าจอสัมผัสพร้อมปุ่มฉุกเฉิน/ปุ่มเปิด/ปิด
14	ระบบการควบคุมภายใน	1	ภายในตู้หุ้มระบบไฟฟ้า/ลมทั้งหมด
15	แผงกรอบ	2	สี: ขาวคอมพิวเตอร์
16	ผ้าคลุมกันฝุ่น	1	อลูมิเนียมอัลลอยด์ + อะคริลิค พร้อมระบบล็อคนิรภัย
17	การเก็บฝุ่น	1	ระบบพัดลมที่สถานีป้อนและจัดตำแหน่งล่วงหน้า
18	ระบบสุญญากาศ	-	จัดทำโดยผู้ผลิต



3. ข้อกำหนดของวัสดุ

3.1 ขนาดวัสดุ

วัสดุ	รูปร่าง	ความยาว (มม.)	ความกว้าง (มม.)	ความหนา (um)	ขนาด (มม.)	เส้นผ่านศูนย์กลางภายนอกสูงสุด (มม.)
แคโทด	แผ่น	50-160	30-150	100-280	-	-
ขั้วบวก	แผ่น	50-160	30-150	80-280	-	-
แท็บแคโทด	-	10-40	10-60	12-30	-	-
แท็บแอโนด	-	10-40	10-60	6-20	-	-
ตัวคั่น	ม้วน	-	60-250	16-45	76.2	300
เทป	ม้วน	20-80	10-20	100-200	76.2	150

หมายเหตุ:

1.  ความยาวของอิเล็กโทรดอ้างอิงเฉพาะทิศทางของแท็บเท่านั้น (ไม่รวมแท็บ)

2.  ไม่มีการสูญเสียผงที่เห็นได้ชัด ขอบเป็นคลื่นหรือเสี้ยน < 15 ไมโครเมตร; ความคลาดเคลื่อนในการเจาะ < 0.2 มม.

3.  ไม่มีการบิดเบี้ยว การเสียรูป หรือการยึดเกาะที่เห็นได้ชัด

4.  ความเบี่ยงเบนของตัวแยกแบบคดเคี้ยว: ±0.2 มม. / 1,000 มม.



3.2 ข้อมูลจำเพาะของเซลล์

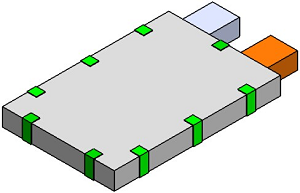

รายการ	ข้อมูลจำเพาะ		แผนภาพเซลล์
ความยาว L	50-160 มม.
ความกว้าง W	30-150 มม.
ความหนา T	3-20 มม.
การรับแสงแท็บ L1	6-30 มม.
การวางแนวแท็บ	ตรงข้าม
L + L1 (ขีดจำกัดด้านแท็บ)	≤200 มม.



4. พารามิเตอร์ทางเทคนิค

รายการ	ค่า
เวลาการวางซ้อนด้านเดียว	1.2 - 1.5 วินาที
เวลาเสริมต่อเซลล์	≤10 วินาที
ความแม่นยำของแผ่นต่อตัวแยก (ติดกัน)	±0.5 มม.
การจัดตำแหน่งขอบตัวแยก	±0.4 มม.
การจัดตำแหน่งแผ่นต่อแผ่น	±0.3 มม.
ความแม่นยำของสแต็กโดยรวม	±0.3 มม.
ชั้นที่สามารถวางซ้อนกันได้	ภายในขีดจำกัดความหนา
วิธีการระบายออก	การปลดเซลล์สแต็ก
อัตราการใช้เครื่องจักร	≥95% (ด้านเครื่อง)
อัตราคุณสมบัติ	≥98% (ด้านเครื่อง)



5. รายการส่วนประกอบมาตรฐาน

เลขที่	ส่วนประกอบ	ยี่ห้อ
1	กระบอกสูบ	แอร์แทค
2	รางเชิงเส้น	ดิงฮาน/ฮิวิน
3	บอลสกรู	TBI/HIWIN
4	พีแอลซี	ออมรอน

6. การจัดรูปแบบรายการชิ้นส่วนการเปลี่ยนแปลง

เลขที่	โมดูล	ชื่อชิ้นส่วน	หน่วย	จำนวน	หมายเหตุ
1	กล่องอิเล็กโทรด	แผงเคลื่อนที่	ชิ้น	8	ช่วงปรับสำหรับกล่องป้อน, การจัดตำแหน่งล่วงหน้า, การดูด
2	บุพบท	แผ่นปรับระดับ	ชิ้น	4
3	แขนสแต็ค	แผ่นดูด	ชิ้น	4
4	แพลตฟอร์มสแต็ค	แผ่นอัด	ชิ้น	8
5		แผ่นรองรับเซลล์	ชิ้น	2
6	การปลดประจำการ	วงเล็บ	ชิ้น	4
7	หน่วยเทป	-	ชุด	1
8	คนอื่น



7. รายการชิ้นส่วนที่สวมใส่

เลขที่	ชื่อ	แบบอย่าง	ผู้ผลิต	หมายเหตุ
1	หัวฉีด	กำหนดเอง	ชิ้นส่วนที่ผ่านการกลึง	ต้องทำความสะอาดทุกวัน
2	แผ่นที่ 1	กำหนดเอง	ชิ้นส่วนที่ผ่านการกลึง	ระยะเวลาเตรียมการ 10 วัน
3	แผ่นที่ 2	กำหนดเอง	ชิ้นส่วนที่ผ่านการกลึง	ระยะเวลาเตรียมการ 10 วัน
4	ตัวกรองสูญญากาศ	วีเอฟดี-3-06	เชลิค	ต้องทำความสะอาดรายสัปดาห์
5	เครื่องกำเนิดสุญญากาศ	วีเอบี-0706	เชลิค	ต้องทำความสะอาดรายสัปดาห์
6	โฟม	-	สินค้าสิ้นเปลือง	ปกป้องพื้นผิวสัมผัสกับเซลล์
7	เทฟลอน	-	สินค้าสิ้นเปลือง	ปกป้องพื้นผิวสัมผัสด้วยอิเล็กโทรด



8. รายการจัดส่ง

เลขที่	รายการ	จำนวน	หน่วย	หมายเหตุ
1	เครื่องซ้อนอัตโนมัติ	1	หน่วย	แบบจำลองการยอมรับ
2	โซลินอยด์วาล์ว	1	ชิ้น	อะไหล่
3	เซ็นเซอร์	2	ชิ้น	อะไหล่
4	เครื่องมือ	1	ชุด	ชุดเครื่องมือ
5	ข้อมูลจำเพาะการจัดส่ง	1	สำเนา	หลังจากลงนามแล้ว ส่งคืน 1 ฉบับ
6	รายงานการตรวจสอบคุณภาพ	1	สำเนา	จัดส่งให้เมื่อได้รับสินค้า
7	คู่มือผู้ใช้	1	สำเนา	จัดส่งให้เมื่อได้รับสินค้า
8	รายการอะไหล่	1	ชุด	จัดส่งพร้อมอุปกรณ์
9	วัสดุเปลี่ยนรูปแบบ	1	ชุด	จัดส่งพร้อมอุปกรณ์
10	รายการชิ้นส่วนที่สวมใส่	1	สำเนา	รวมถึงรุ่นและหมายเลขชิ้นส่วน

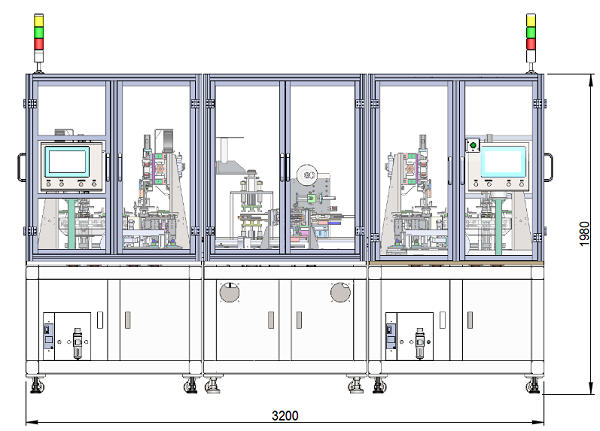

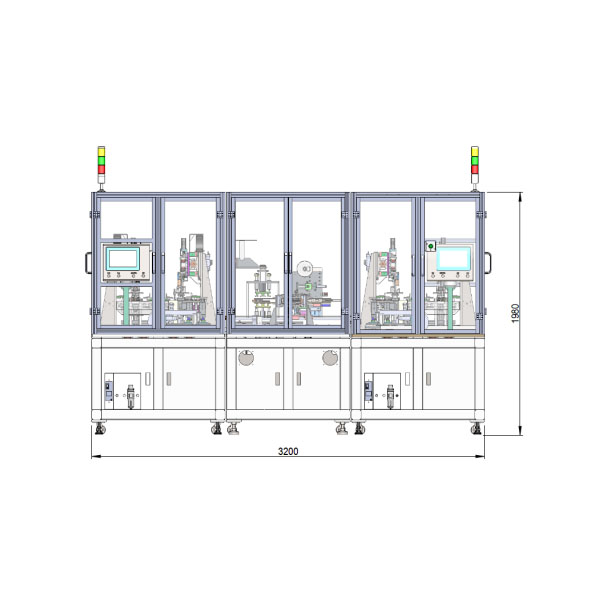

9. ข้อมูลจำเพาะและแผนผังเครื่องจักรทั่วไป

รายการ	ข้อมูลจำเพาะ
ขนาดเครื่องจักร	กว้าง 3870 x ยาว 1950 x สูง 1900 มม. (ขนาดการออกแบบขั้นสุดท้าย)
น้ำหนัก/น้ำหนักบรรทุกพื้น	~2200 กก.; >450 กก./ตร.ม.
แหล่งจ่ายไฟ	AC220V ±10%, เฟสเดียว, 7KW, 50Hz
อากาศอัด	0.5~0.7MPa, 200L/นาที, อากาศแห้ง
อุณหภูมิ/ความชื้น	5~35℃ ；  5~55%
อากาศ/ฝุ่นละออง	ไม่มีก๊าซกัดกร่อน/พิษ ไม่มีฝุ่นนำไฟฟ้า
แม่เหล็ก/การสั่นสะเทือน	ไม่มีการรบกวนจากสนามแม่เหล็กหรือการสั่นสะเทือนที่รุนแรง

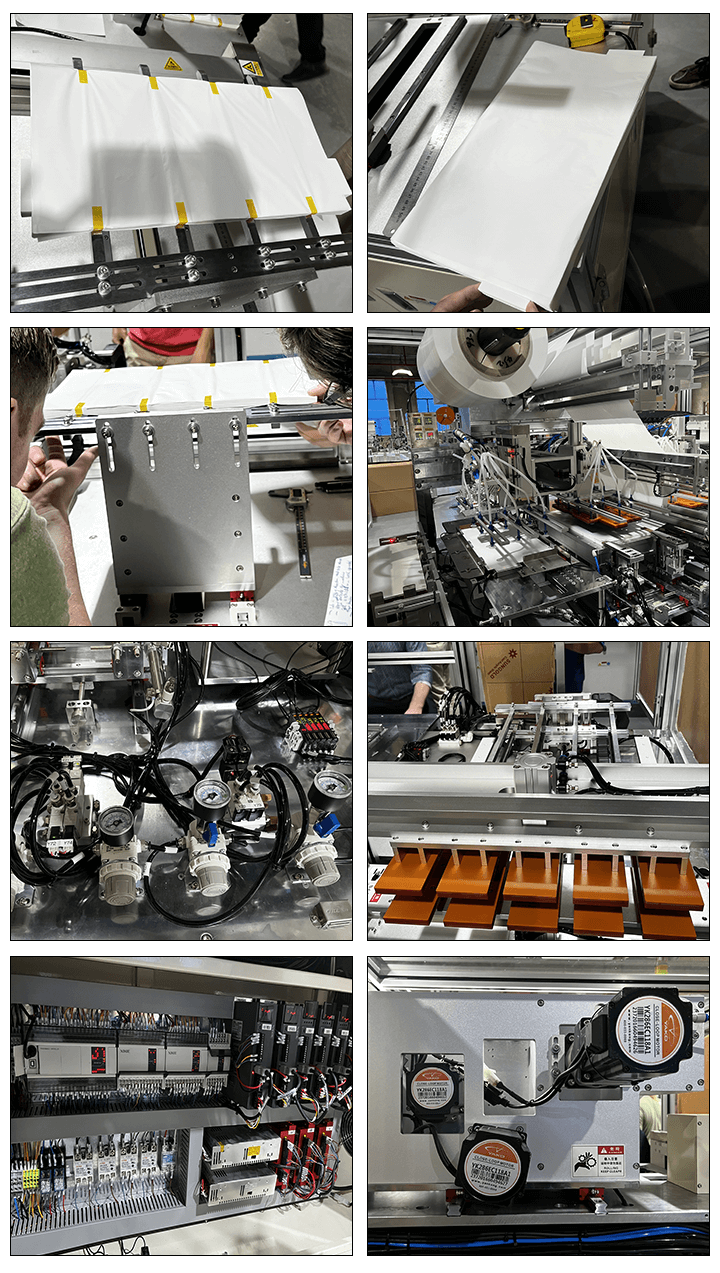

โรงงานประกอบการผลิต
