การประยุกต์ใช้ผลิตภัณฑ์

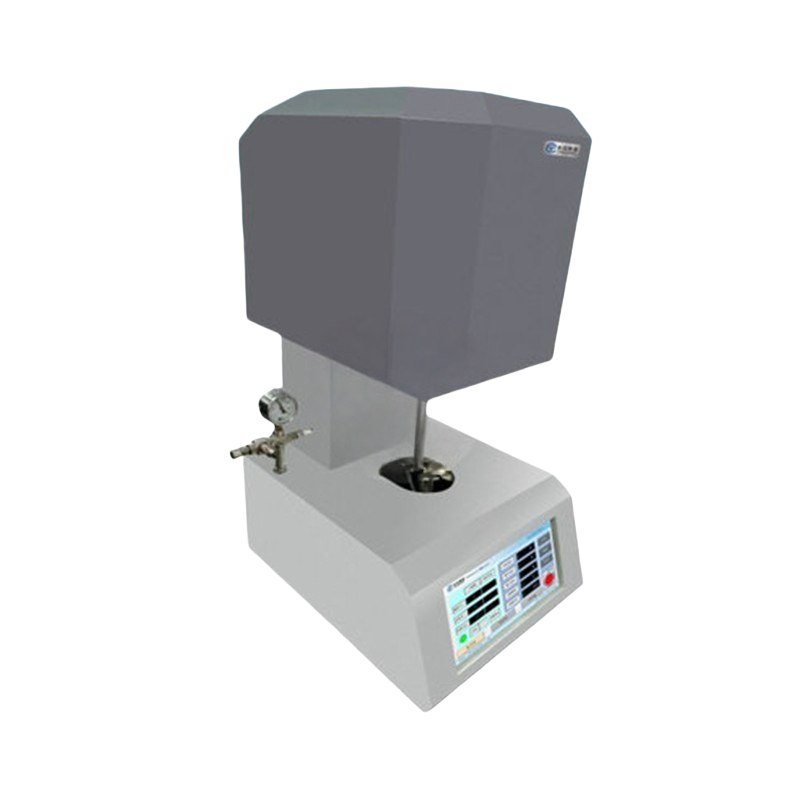

เตาเผาอุณหภูมิสูงบรรยากาศไมโครเวฟยกชนิด CY-AL1200C-S เป็นเตาเผาอุณหภูมิสูงบรรยากาศยก สูญญากาศ และไหลได้ที่ให้ความร้อนอย่างรวดเร็วด้วยไมโครเวฟ ซึ่งมีคุณสมบัติเด่นคือ สูญญากาศ บรรยากาศไหลได้แบบควบคุมได้ และสภาพแวดล้อมการทดลองที่มีอุณหภูมิสูง

สามารถนำไปประยุกต์ใช้กับการเผาในห้องปฏิบัติการ การหลอม การวิเคราะห์ธาตุ การวัดทางกายภาพ และการทดลองเผาวัสดุใหม่ และยังใช้ในด้านเซมิคอนดักเตอร์ นาโนวัสดุ เส้นใยคาร์บอน และกระบวนการกราฟีนอีกด้วย

คุณสมบัติผลิตภัณฑ์

● ใช้โครงสร้างยก ทำให้สะดวกในการนำวัสดุออก และไม่มีมลพิษที่เกิดจากผงวัสดุฉนวนหลุดออก

● อุปกรณ์นี้ติดตั้งระบบสุญญากาศและควบคุมบรรยากาศการไหล

● ระบบควบคุมแบรนด์ระดับสากล มีเสถียรภาพและเชื่อถือได้

● ระบบไมโครเวฟระดับอุตสาหกรรม การทำงานที่เสถียรและอายุการใช้งานยาวนาน

● อัตราความร้อนของวัสดุรวดเร็วถึง 100℃/นาที และเวลาในการทำความร้อนลดลงเหลือ 1/5 ถึง 1/10 ของเวลาเดิม

● โครงสร้างไฟเบอร์ฉนวนกันความร้อนแบบขึ้นรูปสูญญากาศ น้ำหนักเบา ประหยัดพลังงาน และมีประสิทธิภาพสูง

● หน้าจอสัมผัสขนาดใหญ่ 7 นิ้ว ใช้งานสะดวก

● การให้ความร้อนแบบไม่ต้องสัมผัส ไม่ก่อให้เกิดมลภาวะต่อวัสดุ

● มีการตั้งค่าเส้นโค้งกระบวนการไว้ล่วงหน้าสี่เส้น ซึ่งสามารถปรับให้เข้ากับเงื่อนไขกระบวนการผลิตภัณฑ์ที่แตกต่างกัน และสามารถบันทึกและเรียกค้นได้ตลอดเวลา

ความปลอดภัยของผลิตภัณฑ์

การรั่วไหลของไมโครเวฟ ≤0.05mw/cm² (ต่ำกว่าค่าการรั่วไหลเฉลี่ยของโทรศัพท์มือถือ)

สัญญาณเตือน: อุปกรณ์มีอุณหภูมิสูงเกินไป แมกนีตรอนร้อนเกินไป ระบบไมโครเวฟขัดข้อง แรงดันเกิน ประตูเตาไม่ปิดสนิท

แบบอย่าง

CY-AL1200C-S

โครงสร้างอุปกรณ์

เดสก์ท็อป (วางบนโต๊ะทดลอง)

แรงดันไฟฟ้า

220±10V 50Hz

กำลังไฟที่กำหนด

3 กิโลวัตต์

พลังงานไมโครเวฟ

0.01 ～ 1.4kW ปรับได้ต่อเนื่อง

ความถี่ไมโครเวฟ

2.45 กิกะเฮิรตซ์

อุณหภูมิสูงสุด

1200℃

อุณหภูมิในการทำงาน

≤1100℃

พื้นที่ทำความร้อน

Ø100×120มม.

อัตราความร้อน

≤100℃/นาที

ความแม่นยำในการควบคุมอุณหภูมิ

±1℃

จำนวนเส้นทางก๊าซ

2 （สามารถกำหนดค่าได้ตามความต้องการของผู้ใช้）

แรงดันไอดี

≤0.2 เมกะปาสคาล

ระดับสุญญากาศแบบคงที่

10-100ปาสคาล

โปรแกรมควบคุม

ควบคุมด้วยตนเอง อุณหภูมิคงที่ อัตโนมัติ พร้อมระบบจัดเก็บและส่งออกข้อมูลการทดลอง กราฟแสดงแบบเรียลไทม์ พร้อมพารามิเตอร์กระบวนการที่ตั้งค่าได้ 40 รายการ และกราฟกระบวนการที่ตั้งไว้ล่วงหน้า 4 กราฟ สามารถเรียกดูผลการทดลองได้ตลอดเวลา

โหมดควบคุม

หน้าจอสัมผัส 7 นิ้ว + PLC

ไมโครเวฟรั่ว

＜ 0.05มิลลิวัตต์/ตารางเซนติเมตร

เตือน

อุปกรณ์ร้อนเกินไป แมกนีตรอนร้อนเกินไป ระบบไมโครเวฟขัดข้อง แรงดันเกิน ประตูเตาไม่ปิดสนิท

ขนาดอุปกรณ์

700*600*900มม.(ยาว × กว้าง × สูง)

การกำหนดค่าอุปกรณ์

1. ตัวเตาสแตนเลส 304 (1 ชุด), อุปกรณ์ยก (1 ชุด)

2. ระบบทำความร้อนไมโครเวฟเกรดอุตสาหกรรม (1 ชุด)

3. โมดูลฉนวนและส่วนประกอบโครงสร้าง (1 ชุด), เบ้าหลอม (2 ชิ้น), ปลั๊ก (2 ชิ้น)

4. PLC ยี่ห้อ Mitsubishi (1 ชิ้น), จอสัมผัส Siemens ขนาด 7 นิ้ว (1 ชิ้น)

5. ชุดประกอบสายแก๊ส (1 ชุด) (มาตรวัดอัตราการไหล (2 ชิ้น), มาตรวัดสุญญากาศ (1 ชุด), ปั๊มสุญญากาศ (1 ชุด), วาล์วสุญญากาศ (2 ชิ้น), หน้าแปลนข้อต่อสุญญากาศ (1 ชุด), มาตรวัดแรงดัน (1 ชุด))

6. ถุงมือปฏิบัติงาน (1 ชุด), คีมคีบเบ้าหลอม (1 คู่), เครื่องมือตรวจจับรอยรั่วไมโครเวฟแบบพกพา (1 ชิ้น)

สิ่งของเปราะบาง

1. โมดูลฉนวนและส่วนประกอบโครงสร้าง

2. เบ้าหลอม

3. ปลั๊ก
