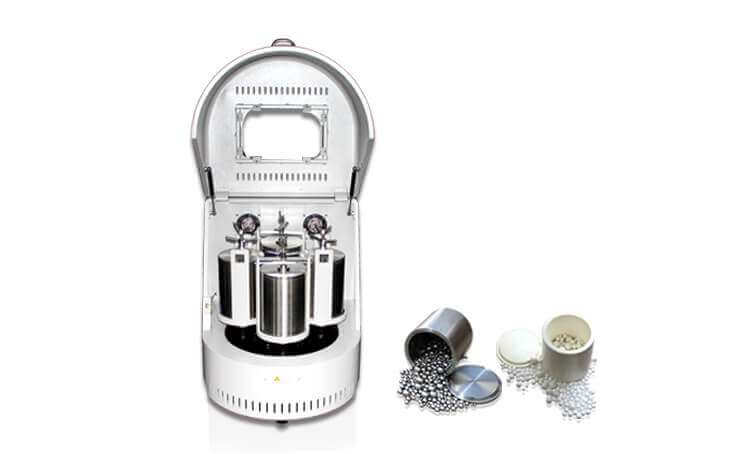

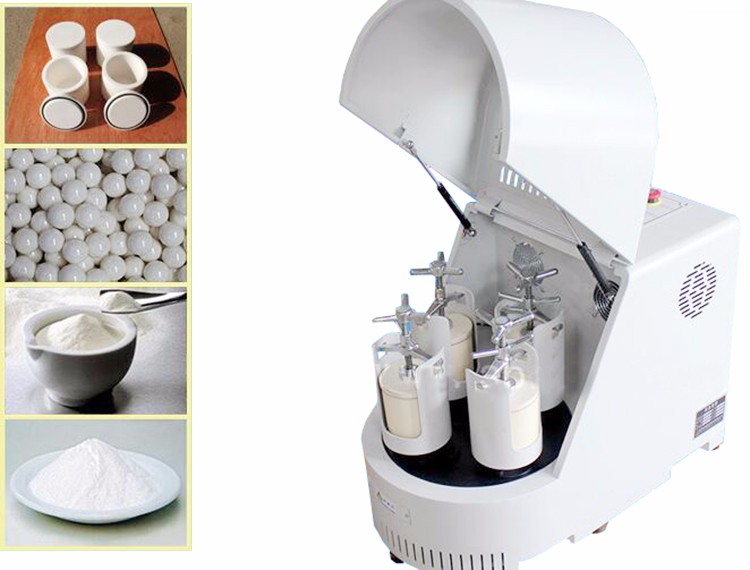

เครื่องบดแบบลูกบอลดาวเคราะห์ขนาดเล็กสำหรับห้องปฏิบัติการขนาด 0.2-50 ลิตร พร้อมโถและลูกบอล
ภาพรวม:
1. เครื่องบดลูกบอลแบบดาวเคราะห์เป็นอุปกรณ์ที่จำเป็นสำหรับการผสม การบดละเอียด การเตรียมตัวอย่าง การกระจายวัสดุระดับนาโน การพัฒนาผลิตภัณฑ์ใหม่ และการเตรียมการผลิตวัสดุที่มีเทคโนโลยีสูงในปริมาณน้อย
2. เครื่องบดแบบลูกบอลขนาดเล็กที่มีคุณสมบัติครบครัน ประสิทธิภาพสูง และเสียงรบกวนต่ำ เหมาะอย่างยิ่งสำหรับหน่วยวิจัยทางวิทยาศาสตร์ สถาบันการศึกษาระดับสูง และห้องปฏิบัติการขององค์กรต่างๆ ที่ต้องการเก็บตัวอย่างวิจัยอนุภาคขนาดเล็ก (ตัวอย่างละ 4 ตัวอย่างสำหรับแต่ละการทดลอง)
3. สามารถติดตั้งเครื่องบดลูกแบบสุญญากาศได้ บดตัวอย่างด้วยสุญญากาศได้ นิยมใช้กันอย่างแพร่หลายในอุตสาหกรรมธรณีวิทยา เหมืองแร่ โลหะวิทยา อิเล็กทรอนิกส์ วัสดุก่อสร้าง เซรามิก เคมีภัณฑ์ อุตสาหกรรมเบา ยา ความงาม การอนุรักษ์สิ่งแวดล้อม และอื่นๆ
4. สามารถตั้งค่าความเร็ว เวลาการหมุนไปข้างหน้าและถอยหลัง และเวลาการบดทั้งหมดตามความต้องการของกระบวนการ
ลูกบอลและโถเสริม

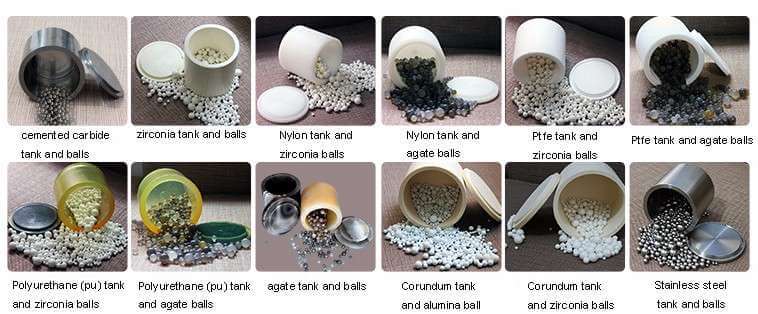

1. วัสดุของถังบดลูกบอล: สแตนเลส, อะเกต, คอรันดัม, ทังสเตนคาร์ไบด์, ไนลอน, เซอร์โคเนีย, โพลีเตตระฟลูออโรเอทิลีน, บุด้วยโพลียูรีเทนและอื่นๆ หลักการของการเลือกคือวัสดุของเครื่องบดลูกบอลไม่สามารถส่งผลกระทบต่อลักษณะของวัสดุที่จะบด การบดนั้นง่ายต่อการเกิดออกซิเดชัน จะต้องเป็นวัสดุที่มีฉนวนกันความร้อน คุณสามารถใช้ถังเครื่องบดลูกบอลสูญญากาศได้

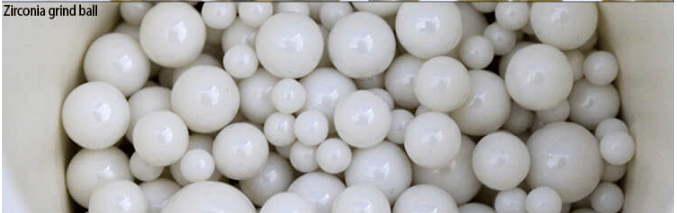

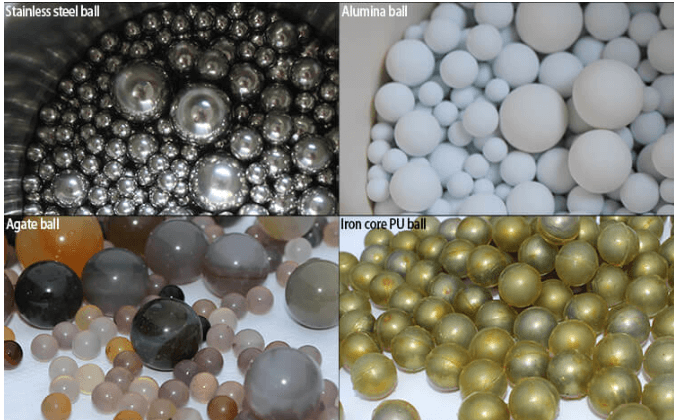

2. วัสดุของลูกบด ได้แก่ เหล็กโครเมียม สแตนเลส อะเกต อะลูมินา เซอร์โคเนีย หลักการเลือกคือวัสดุของลูกบดที่ไม่ส่งผลต่อลักษณะของมลภาวะบนวัสดุที่จะขัด ความหนาแน่นและความแข็งของวัสดุลูกบดต้องมากกว่าวัสดุขัด ข้อมูลจำเพาะของเครื่องบดลูกบดคือ Φ5, Φ8, Φ10, Φ15, Φ20
หลักการทำงาน:
เครื่องบดแบบลูกกลิ้งดาวเคราะห์ความถี่แปรผันรุ่น TMAX-XQM ประกอบด้วยถังบดแบบลูกกลิ้งสี่ถังติดตั้งอยู่บนแท่นหมุนหนึ่งแท่น เมื่อแท่นหมุนหมุน แกนของถังจะเคลื่อนที่แบบดาวเคราะห์ ลูกบอลและตัวอย่างภายในถังจะได้รับผลกระทบอย่างรุนแรงด้วยความเร็วสูง และตัวอย่างจะถูกบดเป็นผงในที่สุด เครื่องบดสามารถบดและผสมวัสดุต่างๆ ได้หลากหลายชนิดทั้งแบบแห้งและแบบเปียก ขนาดของผงที่บดสามารถลดลงเหลือเพียง 0.1 ไมโครเมตร
ข้อมูลจำเพาะ:
แบบอย่าง | เครื่องบดลูกเหล็กแบบดาวเคราะห์ TMAX-XQM-0.4 |
ปริมาตรถังบด (ลิตร) | 0.1 ลิตร*4 |
วัสดุถังบด | ตามความต้องการ |
สื่อบด | ตามความต้องการ |
โหลดสูงสุดต่อถัง | วัสดุและตัวบดไม่เกินสองในสามของปริมาตร |
ขนาดวัสดุที่ป้อน | วัสดุดิน ≤ 10 มม. วัสดุอื่น ๆ ≤ 3 มม. |
ขนาดวัสดุที่ระบายออก | ขั้นต่ำ 0.1 ไมโครเมตร |
ความเร็วในการหมุน | การปฏิวัติ 335r / นาที การหมุน 670r / นาที |
อัตราทดความเร็ว (การปฏิวัติ: การหมุน) | 1:2 |
โหมดความเร็ว | ความถี่, การปรับความเร็วแบบไม่มีขั้นตอนที่ตั้งโปรแกรมได้, การปรับความเร็วแบบแมนนวล, การตั้งเวลาเดินหน้าและถอยหลังอัตโนมัติ |
วิธีการโอน | เกียร์ขับเคลื่อน |
แรงดันไฟฟ้าขณะทำงาน | 220โวลต์ |
กำลังมอเตอร์และกำลังความถี่แปรผัน | 0.75 กิโลวัตต์ |
วิธีการทำงาน | สองหรือสี่กระป๋องทำงานในเวลาเดียวกัน |
ระยะเวลาการทำงานต่อเนื่องสูงสุด | 72 ชั่วโมง |
ขนาดเครื่องจักร | 750*470*564 มม. |
น้ำหนัก(ไม่รวมขวดและลูกบอล) | 80 กก. |
การควบคุมแบบตั้งโปรแกรมได้ (การตรวจสอบทางอิเล็กทรอนิกส์) | เครื่องบดแบบลูกบอลใช้ชิปไมโครคอมพิวเตอร์ควบคุมขั้นสูง สามารถตั้งค่าให้เดินหน้าและถอยหลังสลับกันได้ (0-999 นาที) และเดินหน้า หยุดชั่วคราว ถอยหลัง หยุดชั่วคราว เดินหน้า (0-999 นาที) สลับกันได้ตามขั้นตอน เหมาะอย่างยิ่งสำหรับการทำความเย็นหรือการทำงานแบบเป็นช่วงๆ |
เราสามารถจัดหาเครื่องบดลูกบอลแบบดาวเคราะห์ที่มีความจุแตกต่างกันตามความต้องการของคุณ
แบบอย่าง | แหล่งจ่ายไฟ | กำลังมอเตอร์ ตัวแปลงพลังงาน | การตั้งเวลาการทำงาน (นาที) | เวลาการทำงานสลับกันระหว่างบวกและลบ (นาที) | ปรับความเร็วได้ การปฎิวัติ (รอบต่อนาที) | ปรับความเร็วได้ การหมุน (รอบต่อนาที) | เสียงรบกวน <ฐานข้อมูล |
เอ็กซ์คิวเอ็ม-0.2 | 220V 50HZ | 0.75 กิโลวัตต์ | 1-9999 | 1-999 | 30-335 | 70-670 | 60เดซิเบล |
เอ็กซ์คิวเอ็ม-0.4 | 220V 50HZ | 0.75 กิโลวัตต์ | 1-9999 | 1-999 | 30-335 | 70-670 | 60เดซิเบล |
เอ็กซ์คิวเอ็ม-1 | 220V 50HZ | 0.75 กิโลวัตต์ | 1-9999 | 1-999 | 30-335 | 70-670 | 60เดซิเบล |
เอ็กซ์คิวเอ็ม-2 | 220V 50HZ | 0.75 กิโลวัตต์ | 1-9999 | 1-999 | 30-335 | 70-670 | 60เดซิเบล |
เอ็กซ์คิวเอ็ม-4 | 220V 50HZ | 0.75 กิโลวัตต์ | 1-9999 | 1-999 | 30-335 | 70-670 | 60เดซิเบล |
เอ็กซ์คิวเอ็ม-6 | 220V 50HZ | 0.75 กิโลวัตต์ | 1-9999 | 1-999 | 30-335 | 70-670 | 60เดซิเบล |
เอ็กซ์คิวเอ็ม-8 | 220V 50HZ | 1.5 กิโลวัตต์ | 1-9999 | 1-999 | 35-290 | 70-580 | 60เดซิเบล |
เอ็กซ์คิวเอ็ม-10 | 220V 50HZ | 1.5 กิโลวัตต์ | 1-9999 | 1-999 | 35-290 | 70-580 | 60เดซิเบล |
เอ็กซ์คิวเอ็ม-12 | 220V 50HZ | 1.5 กิโลวัตต์ | 1-9999 | 1-999 | 35-290 | 70-580 | 65เดซิเบล |
เอ็กซ์คิวเอ็ม-20 | 380V 50HZ | 4 กิโลวัตต์ | 1-9999 | 1-999 | 25-215 | 50-430 | 65 เดซิเบล |
เอ็กซ์คิวเอ็ม-40 | 380V 50HZ | 5.5 กิโลวัตต์ | 1-9999 | 1-999 | 20-195 | 40-390 | 68เดซิเบล |
เอ็กซ์คิวเอ็ม-60 | 380V 50HZ | 7.5 กิโลวัตต์ | 1-9999 | 1-999 | 27-174 | 40-260 | 68เดซิเบล |
เอ็กซ์คิวเอ็ม-100 | 380V 50HZ | 11 กิโลวัตต์ | 1-9999 | 1-999 | 27-160 | 40-240 | 68เดซิเบล |
แบบอย่าง | ความจุ | ข้อมูลจำเพาะของถังบด | จำนวน |
เอ็กซ์คิวเอ็ม-0.2 | 0.2 ลิตร | 50มล. | 4 ชุด |
เอ็กซ์คิวเอ็ม-0.4 | 0.4 ลิตร | 50มล.-100มล. | 4 ชุด |
เอ็กซ์คิวเอ็ม-1 | 1 ลิตร | 50มล.-250มล. | 4 ชุด |
เอ็กซ์คิวเอ็ม-2 | 2 ลิตร | 50มล.-500มล. | 4 ชุด |
เอ็กซ์คิวเอ็ม-4 | 4 ลิตร | 250มล.-1ลิตร | 4 ชุด |
เอ็กซ์คิวเอ็ม-6 | 6 ลิตร | ลิตร-1.5 ลิตร | 4 ชุด |
เอ็กซ์คิวเอ็ม-8 | 8 ลิตร | 1ลิตร-2ลิตร | 4 ชุด |
เอ็กซ์คิวเอ็ม-10 | 10 ลิตร | 1ลิตร-2.5ลิตร | 4 ชุด |
เอ็กซ์คิวเอ็ม-12 | 12 ลิตร | 1ลิตร-3ลิตร | 4 ชุด |
เอ็กซ์คิวเอ็ม-20 | 20 ลิตร | 2ลิตร-5ลิตร | 4 ชุด |
เอ็กซ์คิวเอ็ม-40 | 40 ลิตร | 5L-10L | 4 ชุด |
เอ็กซ์คิวเอ็ม-60 | 60 ลิตร | 10ลิตร-15ลิตร | 4 ชุด |
เอ็กซ์คิวเอ็ม-100 | 100 ลิตร | 20ลิตร-25ลิตร | 4 ชุด |
ตัวอย่างการบด

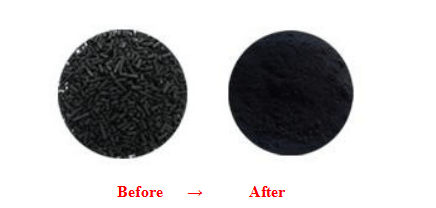

1.วัสดุ: คาร์บอนกัมมันต์
2.ถังบดและลูกบอล: ถังคอรันดัมพร้อมลูกบอลเซอร์โคเนีย
3.วิธีการบด: การบดแห้ง
4.ความเร็ว: 560 รอบต่อนาที (รอบ)
5.อุปกรณ์ที่เลือก: XQM-0.4
6.ปริมาตรถังบด: 100mLx4
7.เวลาในการบด: 2 ชั่วโมง
8.ความละเอียด: 2um
1.วัสดุ: ชาเขียว
2.ถังบด: ถังสแตนเลส
3.วิธีการบด: แห้ง
4.ความเร็วในการบด: 450 รอบต่อนาที (รอบ)
5.อุปกรณ์ที่เลือก: XQM-2
6.ปริมาตรถังบด: 500mLx4
7.เวลาในการบด: 1 ชั่วโมง
8.ความละเอียด: 17um

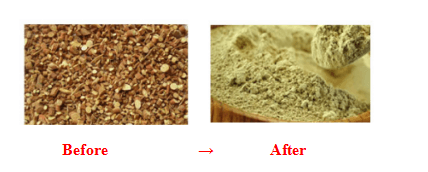

1.วัสดุ: ยาสมุนไพรจีน
2.ถังบด: ขวดเซอร์โคเนีย
3.วิธีการบด: แห้ง
4.ความเร็วในการบด: 500 รอบต่อนาที (รอบ)
5.อุปกรณ์ที่เลือก: XQM-2
6.ปริมาตรถังบด: 500mLx4
7.เวลาในการบด: 1 ชั่วโมง
8.ขนาดอนุภาคที่ระบายออก: ละลายในน้ำ
1.การใช้งาน: สารกัดกร่อนและสารกัดกร่อน;
2.วัสดุ: ผงแก้ว;
3.ขนาดอนุภาคของการป้อน: 0.5 มม.
4.ปริมาณการให้อาหาร: 2000กรัม;
5.คุณสมบัติของวัสดุ: เปราะ;
6.ข้อกำหนดของลูกค้า: 35 μ m;
7. การวิเคราะห์ลำดับ: การวิเคราะห์ขนาดอนุภาค
8. อุปกรณ์ที่เลือก: เครื่องบดลูกบอลแบบดาวเคราะห์ XQM-4;
9. การกำหนดค่าโถและลูกบอล: ถังคอรันดัมพร้อมลูกบอลเซอร์โคเนีย
10. พารามิเตอร์การทำงาน: การหมุน 560 รอบต่อนาที เวลาในการบดทุกๆ 20 นาทีในการหมุนบวกและย้อนกลับ
11. ผลการบด: 99% < 35 μ M;
12.ผลลัพธ์ (ข้อเสนอแนะ): เครื่องบดแบบดาวเคราะห์ XQM-4 สามารถใช้บดผงแก้วได้

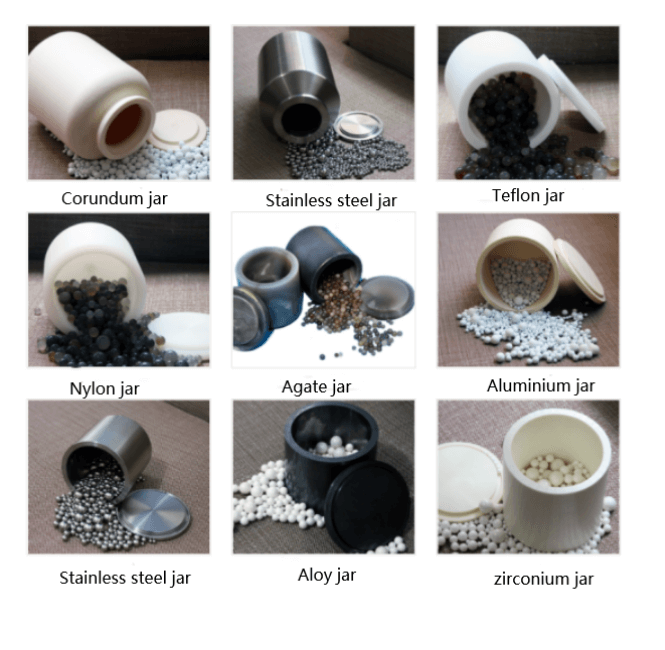

นอกจากเครื่องบดลูกบอลแบบดาวเคราะห์แล้ว โรงงานของเรายังจำหน่ายโถบดทุกชนิด เช่น โถบดสแตนเลส โถบดเซอร์โคเนีย โถบดอะลูมินา โถบดไนลอน โถบด PU โถบดทังสเตน โถบดโลหะแข็ง และโถบดไนลอนอบชุบ เป็นต้น นอกจากนี้ เรายังจำหน่ายลูกบอลบดสแตนเลส ลูกบอลบดเซอร์โคเนีย ลูกบอลบดอะลูมินา ลูกบอลบด PU ลูกบอลบดเหล็กกล้าคาร์บอน ลูกบอลบดทังสเตน เป็นต้น
เรายังสามารถจัดหาลูกบอลบดทุกชนิด เช่น ลูกบอลสแตนเลส ลูกบอลเซอร์โคเนีย ลูกบอลอะลูมินา ลูกบอล PU ลูกบอลเหล็กคาร์บอน ลูกบอลทังสเตน ลูกบอลอะเกต ลูกบอลโลหะแข็ง ลูกบอลซิลิกอนไนไตรด์ ลูกบอลเหล็กที่ทนทานต่อการสึกหรอสูง ลูกบอลเหล็กแมงกานีส ลูกบอลไนลอน คาร์ไบด์ซีเมนต์ แก้วคริสตัล และวัสดุโลหะพิเศษอื่นๆ

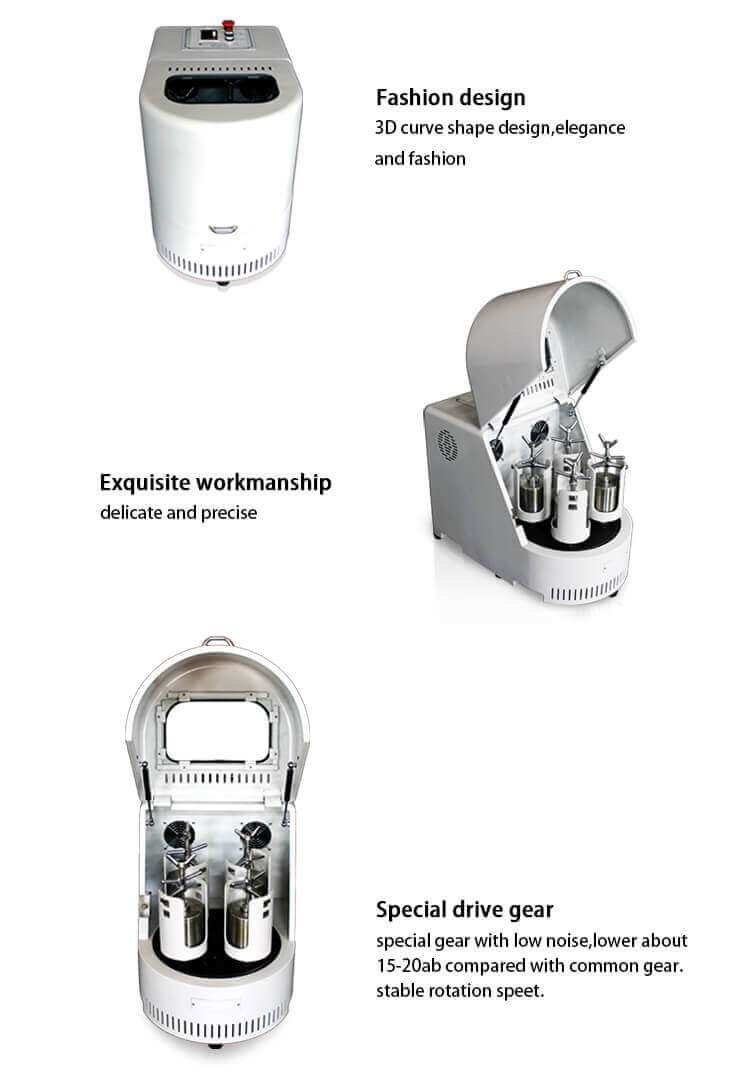

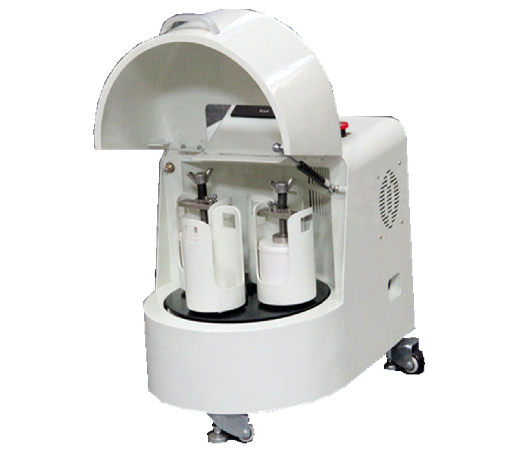

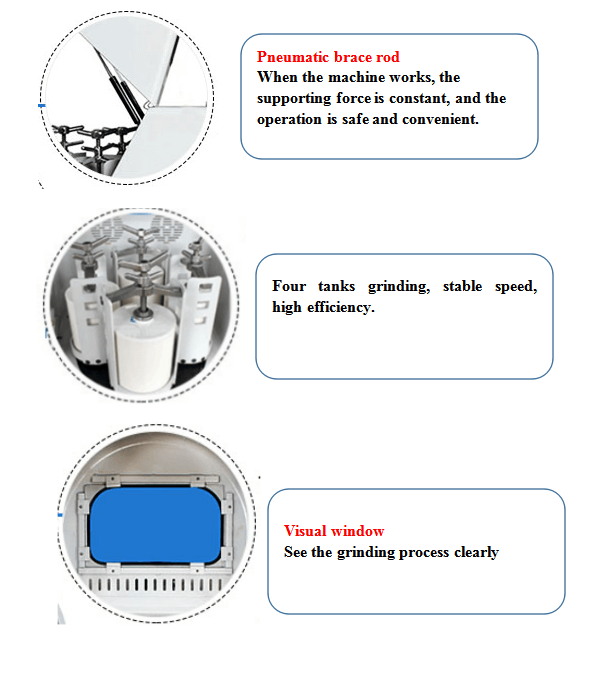

ภาพรายละเอียดสินค้า
คำแนะนำการเลือกแบบจำลอง
การเลือกขนาดของเครื่องบดลูกบอลแบบดาวเคราะห์:
เลือกขนาดของเครื่องบดดาวเคราะห์ตามจำนวนวัสดุที่จะบด
สูตรคำนวณการเลือกขนาดของเครื่องบดลูกบอลแบบดาวเคราะห์: a = C /ρ* 3.
หมายเหตุ: A คือขนาดของเครื่องบดแบบดาวเคราะห์ (หน่วย: ลิตร) C คือมวลของวัสดุบดหลัก (หน่วย: กก.) ρ คือความหนาแน่นรวมของวัสดุบด (หน่วย: กก. /ลิตร)
ตัวอย่างเช่น หากบดวัสดุครั้งละ 2 กก. และความหนาแน่นรวมของวัสดุคือ 1.5 กก./ลิตร ขนาดของเครื่องบดแบบดาวเคราะห์ในแถว a = 2/ 1.5*3 = 4 ลิตร จะถูกเลือก
ตัวเลือกการกำหนดค่าฟังก์ชันพิเศษและรูปแบบเครื่องบดลูกบอลแบบดาวเคราะห์:

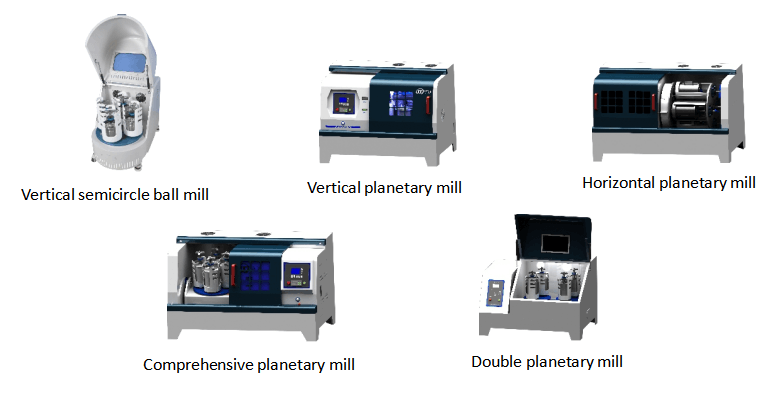

เครื่องบดแบบลูกบอลดาวเคราะห์แบ่งออกเป็นแบบแนวตั้ง แนวนอน ครอบคลุม แบบดาวเคราะห์คู่ 4 สไตล์ ตามความต้องการในการบดวัสดุ เลือกสไตล์ที่สอดคล้อง ผลิตภัณฑ์แต่ละสไตล์สามารถติดตั้งอุปกรณ์ระบายความร้อนด้วยอากาศหรือเครื่องทำความร้อนได้ตามความต้องการด้านอุณหภูมิของวัสดุบด
ตารางอ้างอิงสำหรับการเลือกรูปแบบเครื่องบดลูกบอลแบบดาวเคราะห์และการกำหนดค่าฟังก์ชันพิเศษ
การเลือกแบบจำลองของเครื่องบดลูกบอลแบบดาวเคราะห์ | ลักษณะของวัสดุขัดถู |
โรงสีดาวเคราะห์แนวตั้ง | การเจียรวัสดุทั่วไป ไม่มีข้อกำหนดพิเศษ |
เครื่องบดดาวเคราะห์แบบครบวงจรหรือเครื่องบดดาวเคราะห์แนวนอน | วัสดุจมและยึดติดได้ง่าย |
โรงสีดาวเคราะห์คู่ | ต้องใช้ความเร็วสูงพิเศษและการบดละเอียดพิเศษ |
พร้อมอุปกรณ์ระบายความร้อนด้วยอากาศหรืออุปกรณ์ไนโตรเจนเหลว | กระบวนการบดร้อนและต้องทำให้เย็นลง |
พร้อมถังบดลูกบอลสูญญากาศ | ออกซิไดซ์ได้ง่าย จำเป็นต้องมีการปกป้องจากสภาพแวดล้อมสุญญากาศหรือบรรยากาศ |
พร้อมอุปกรณ์ทำความร้อน | ต้องใช้การบดที่อุณหภูมิสูง |
แนะนำมิลล์ :
เครื่องบดแบบลูกกลิ้งหมุนได้ 360 องศาแบบทิศทางเดียว

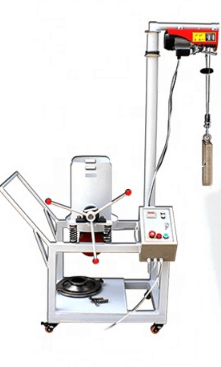

ระบบยกอัตโนมัติ
