เครื่องสร้างช่อง 64 ช่อง 5V 20A สำหรับการผลิตแบตเตอรี่แบบปริซึม

1.   ฟังก์ชั่นอุปกรณ์

      1.  ฟังก์ชั่นอุปกรณ์: อุปกรณ์นี้ใช้เป็นหลักใน   การสร้างแบตเตอรี่ ลิเธียม ไอออนแบบปริซึม   ที่อุณหภูมิสูง( 30-50 ℃ ) 、แรงดันลบ( -10-95 ℃ ) ，สามารถเปิดใช้งานประสิทธิภาพการสร้างแบตเตอรี่ได้อย่างรวดเร็วที่อุณหภูมิสูง ดูดอากาศออกจากการสร้างแบตเตอรี่ด้วยสุญญากาศ ลดระยะเวลาในการสร้าง และลดรอบการผลิตแบตเตอรี่

      2.  อุปกรณ์ประกอบด้วยตู้จ่ายไฟเคมี (5 V 20 A 64 จุด) ชุดอุปกรณ์ติดตั้งฐานเข็ม 8 ชุด (8 จุด/ชุด) และชุดระบบสุญญากาศแรงดันลบ (4 ชั้น ชั้นละ 2 ท่อ เส้นผ่านศูนย์กลาง 32 มม. แบ่งเป็น 64 จุด ท่อแต่ละท่อเส้นผ่านศูนย์กลาง 8 มม. ทำจากยางฟลูออโรป้องกันการกัดกร่อน) (แหล่งจ่ายไฟและอุปกรณ์ติดตั้งวางแยกจากกัน)



      3. คำอธิบายเวิร์กโฟลว์:

      รถยกรางส่งชุดอุปกรณ์ → ดันชุดอุปกรณ์เข้าไปในฐานเข็ม → เริ่มฐานเข็ม → เริ่มกระบวนการแรงดันลบและชาร์จโครงสร้าง → โครงสร้างเสร็จสมบูรณ์ → เปิดชุดอุปกรณ์ฐานเข็มโดยอัตโนมัติ → รถยกรางดึงชุดอุปกรณ์ออกด้วยตนเอง → รอบการชาร์จชุดอุปกรณ์รอบถัดไป

2 、  พารามิเตอร์ทางเทคนิค

1.  เหมาะสำหรับแบตเตอรี่ปริซึม： 36130200 （หรือ  72173200 ）

2.  ช่วงการตั้งค่าแรงดันไฟในการชาร์จ： DC  0 ～5V ；

3.  ช่วงการตั้งค่าแรงดันการปล่อยประจุ: DC 5 ～ 0.7 V ；

4.  ช่วงการตั้งค่ากระแสไฟในการชาร์จและการปล่อยประจุ： DC 0.05 ～ 20 A ；

5.  ความแม่นยำของแรงดันไฟฟ้า：± （ 0. 05 % RD + 0.0 5% FS ）；

6.  ความแม่นยำของกระแสไฟฟ้า：± （ 0. 05 % RD + 0.0 5% FS ）；

7.  ความละเอียดแรงดันไฟฟ้า：1mV ；

8.  เสถียรภาพแรงดันไฟฟ้า：≤ 0.1% ；

9.  ความละเอียดปัจจุบัน： 1m A ；

10.  เสถียรภาพปัจจุบัน: ≤0.1 %

11.  ประสิทธิภาพการประหยัดพลังงานในการชาร์จ：สูงสุด:  80 %

12.  ประสิทธิภาพการตอบรับการระบายประจุ: สูงถึง78 %

13.  ความแม่นยำของกำลัง: ± （0.05%RD+0.05%FS ）

14.  เวลาตอบสนองปัจจุบัน: เมื่อเอาต์พุตปัจจุบันอยู่ที่ 30a เวลาตอบสนองของฮาร์ดแวร์: ≤ 50ms

15.  ช่วงการตั้งเวลา: ตั้งค่าได้ตั้งแต่ 0 ~ 9999 นาที หน่วยเวลาคือ h, min, s และความละเอียด0.1 วินาที

16.  ความแม่นยำของเวลา：≤±0.1% ；

17.  โหมดการบันทึก: เวลาการบันทึกการชาร์จ, เวลาการบันทึกการคายประจุ, เวลาการบันทึกแบบคงที่, เวลาการบันทึกทั่วไป

18.  ความถี่ในการบันทึก: 100ms ～65535s

19.  ความถี่ในการสุ่มตัวอย่าง: กล่องเดียวประมาณ  10ms

20.  โหมดการชาร์จ: จำกัดกระแสและแรงดันไฟฟ้าคงที่; กระแสคงที่และแรงดันไฟฟ้าคงที่; การชาร์จพลังงานคงที่

21.  เงื่อนไขการตัดการชาร์จ: แรงดันไฟฟ้า; กระแสไฟฟ้า; เวลา; ความจุ; อุณหภูมิ

22.  โหมดการคายประจุ: กระแสคงที่และการคายประจุพลังงานคงที่

23.  เงื่อนไขการตัดการคายประจุ: แรงดันไฟฟ้า; กระแสไฟฟ้า; เวลา; ความจุ; อุณหภูมิ;

24.  ขั้นตอนการทำงานแบบรอบเดียว: ≤ 100 ขั้นตอน พร้อมฟังก์ชันรอบซ้อน

25.  เวลาทำงานต่อเนื่อง: พลังงานของอุปกรณ์ควรตอบสนองโหลดเต็มของทุกช่องและการทำงานต่อเนื่อง 365 * 24 ชั่วโมง

26.  ฟังก์ชั่นซอฟต์แวร์:

1)  ซอฟต์แวร์รองรับการเชื่อมต่อต่างๆ เช่น การเชื่อมต่อหยุดชั่วคราวด้วยตนเอง การเชื่อมต่อปิดซอฟต์แวร์ การเชื่อมต่อไฟฟ้าขัดข้อง การเชื่อมต่อการขัดจังหวะการสื่อสารของอุปกรณ์ และการเชื่อมต่อหยุดผิดปกติ

2)  รองรับการสแกนบาร์โค้ด ซึ่งสามารถสแกนโค้ดมิติเดียวและโค้ดสองมิติ รวมถึงการสแกนแบบต่อเนื่อง การสแกนข้ามช่อง การสแกนโหลด และวิธีการสแกนอื่นๆ

3)  ระบบจัดเก็บข้อมูลการทดสอบแบบละเอียดในพื้นที่ ช่วยให้คุณดูข้อมูลการทดสอบปัจจุบันและข้อมูลย้อนหลังของแต่ละช่องได้ตลอดเวลา มีสองวิธีในการแสดงข้อมูลที่สอดคล้องกับกราฟ และรองรับการส่งออกรายงาน Excel ในรูปแบบรายงานเดี่ยวหรือแบบกลุ่ม นอกจากนี้ คุณยังสามารถตั้งค่าการนำเข้าข้อมูลอัตโนมัติเมื่อสิ้นสุดการทดสอบได้ตามต้องการ

4)  รองรับการคัดแยกความจุและการคัดแยกเกรดของแบตเตอรี่

5)  รองรับการตัดสินที่มีคุณสมบัติหลังการทดสอบ และตัดสินผลลัพธ์ผ่าน/ผ่านตามความจุรอบ แรงดันไฟฟ้า เวลา และข้อมูลอื่นๆ ที่ระบุ

6)  รองรับการป้องกันขั้นตอนการทำงานทุกประเภทและการป้องกันแรงดันไฟฟ้า กระแสไฟฟ้า และอุณหภูมิที่ผิดปกติทั่วโลก และแจ้งเตือนความผิดปกติ

7)  รองรับการเชื่อมต่อช่องขนาน (ตัวเลือกตามอุปกรณ์)

8)  รองรับการจัดเก็บข้อมูลเบื้องหลังเซิร์ฟเวอร์ฐานข้อมูลหรือการเชื่อมต่อ MES

9)  การป้องกันซอฟต์แวร์ออฟไลน์

10)  ซอฟต์แวร์นี้มีการอัพเกรดฟรี

27.  ฟังก์ชั่นการป้องกัน

1)  การกู้คืนข้อมูลที่ผิดปกติ

2)  ซอฟต์แวร์ป้องกันแรงดันไฟเกิน แรงดันไฟต่ำ กระแสเกิน กระแสต่ำเกินไป และความจุเกิน

3)  สามารถตั้งค่าช่วงของค่าการป้องกันแรงดันไฟและกระแสไฟฟ้า และสามารถแจ้งเตือนและบันทึกหลังจากการป้องกันได้

4)  ตั้งค่าไฟสัญญาณเตือนระดับสูงเพื่อระบุสถานะ

5)  ตั้งปุ่มหยุดฉุกเฉินและอุปกรณ์จะเปิดโดยอัตโนมัติในระหว่างการหยุดฉุกเฉิน

6)  ติดตั้งเครื่องตรวจจับควันแล้ว เมื่อเครื่องตรวจจับควันดังขึ้น เครื่องจะหยุดทำงานและส่งเสียงเตือน

7)  หลังจากสัญญาณเตือนอุปกรณ์หยุดลง คุณสามารถดำเนินกระบวนการที่ยังไม่เสร็จสิ้นต่อจากตำแหน่งที่ถูกขัดจังหวะโดยไม่ต้องเริ่มกระบวนการตั้งแต่ต้น

8)  หากการสื่อสารระหว่างคอมพิวเตอร์ส่วนล่างและคอมพิวเตอร์ส่วนบนถูกขัดจังหวะและการสื่อสารกลับมาเป็นปกติ งานสามารถดำเนินต่อไปตามกระบวนการเดิมได้

28.  ในกรณีที่การสื่อสารหยุดชะงักหรือพีซีล้มเหลว อุปกรณ์จะเข้าสู่สถานะรอโดยอัตโนมัติ และดำเนินกระบวนการปัจจุบันต่อหลังจากรีเซ็ตการสื่อสารอย่างรวดเร็ว

29.  พารามิเตอร์ทางเทคนิคของชิ้นส่วนสูญญากาศ：

1)  สุญญากาศถึง:  -1k Pa ～ -95 kPa ；

2)  ความละเอียดการตั้งค่าสูญญากาศ: ± 0.01Pa

3 、การกำหนดค่าของส่วนประกอบหลัก

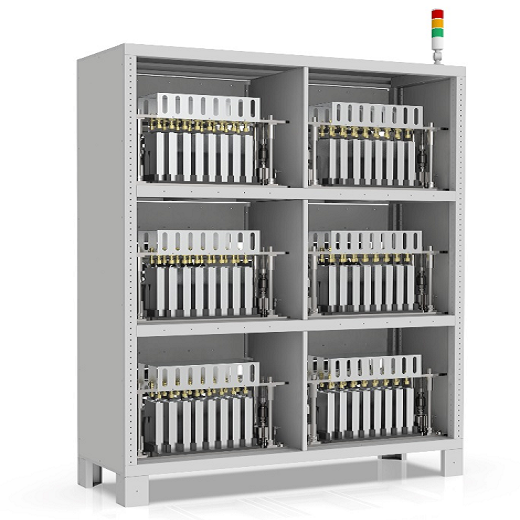

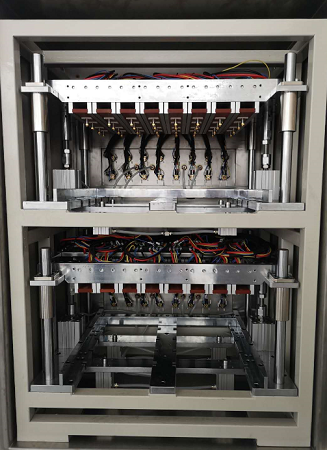

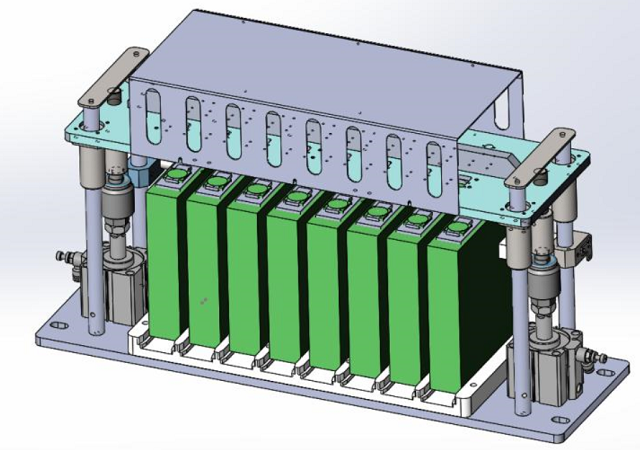

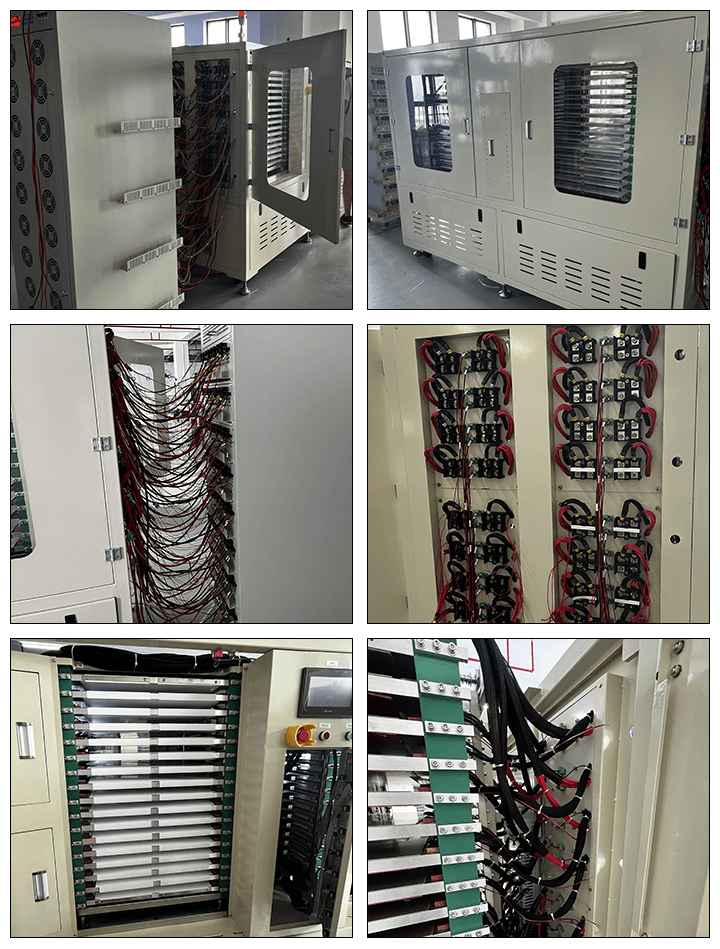

1.  แผนผังโครงสร้างอุปกรณ์

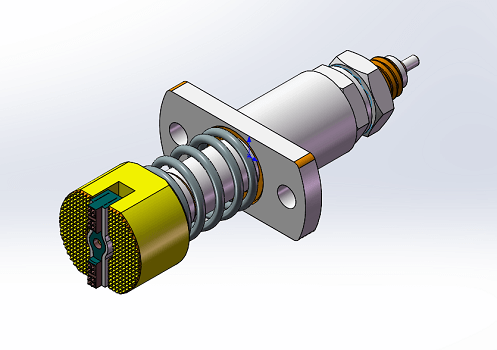

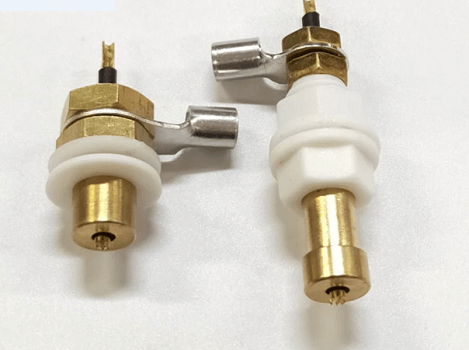

2. แผนภาพโครงสร้างของหัววัดกระแสสูง

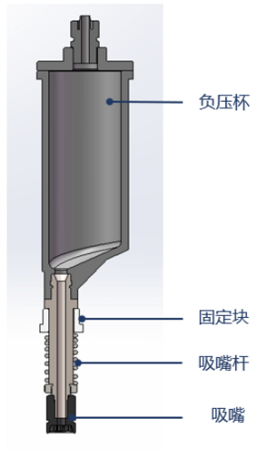

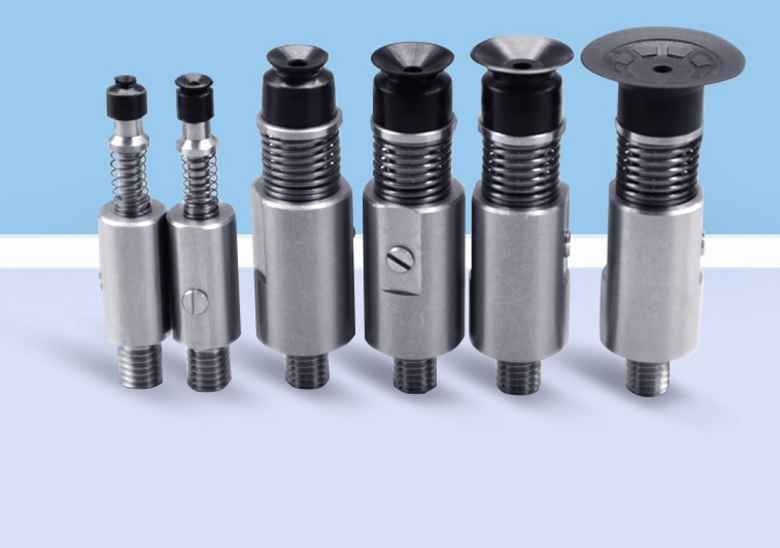

3.  แผนผังโครงสร้างของถ้วยดูดแรงดันลบ

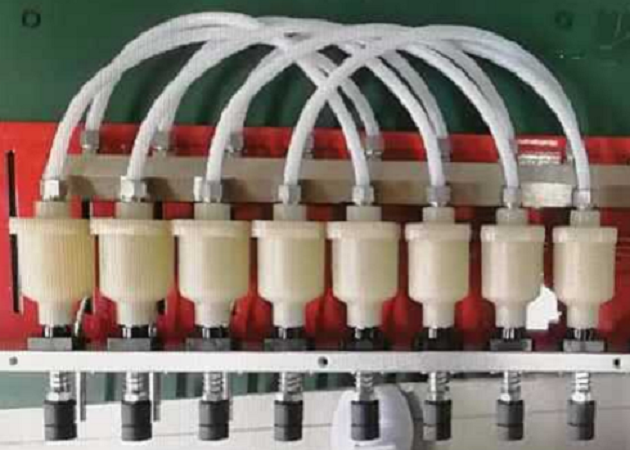

4. ถ้วยแรงดันลบ (โครงสร้างโดยรวมทำจากวัสดุที่ผ่านการบำบัดพิเศษ ทนต่อการกัดกร่อนและอุณหภูมิสูง และท่อแรงดันลบทำจากวัสดุ PTFE ที่ยืดหยุ่นและทนต่อการกัดกร่อน)

4 、ยี่ห้อของส่วนประกอบและอะไหล่：

1.  1. การกำหนดค่าอุปกรณ์หลัก

2.  อุปกรณ์เสริมที่แนบมา

5. ข้อกำหนดสภาพแวดล้อมการติดตั้ง

1.  กำหนดค่าแหล่งจ่ายไฟ： AC 380 V ，50Hz, ช่วงความผันผวนของแรงดัน：+10% ～ - 10% ；

2.  กำลังไฟฟ้ารวม:  1 3กิโลวัตต์

3.  อากาศอัด: 0.6～0. 8 Mpa ；ความผันผวนของบรรยากาศ: ±1%

(อากาศสะอาดหลังการกำจัดน้ำ ปราศจากน้ำมัน การกรองและการรักษาเสถียรภาพแรงดัน)

4.  แหล่งกำเนิดสุญญากาศ： - 0.25 ～ 0. 95 Kpa ；

5.  แหล่งไนโตรเจนแห้ง: 0.1 ～ 0.3Mpa ；

6.  ข้อมูลจำเพาะของอุปกรณ์：

1)  น้ำหนัก：ประมาณ  400กก.

2)  ขนาด：ยาว  1800 ม ม . x  กว้าง  800 ม. x  สูง  1950 ม.

3)  สีที่ปรากฏ: สีเทาอ่อนหรือตามที่ลูกค้าระบุ

7.  ข้อกำหนดด้านสิ่งแวดล้อม:

1)  ข้อกำหนดด้านสิ่งแวดล้อม:  0 ～ 45 ℃ ；

2)  ความชื้นสัมพัทธ์: 30 % ～ 75 %RCH ให้แน่ใจว่าอากาศในสถานที่แห้งและไม่ถูกปิดกั้นโดยไม่มีการกัดกร่อนจากกรด-ด่าง

3)  สายดิน: สายดินป้องกัน
