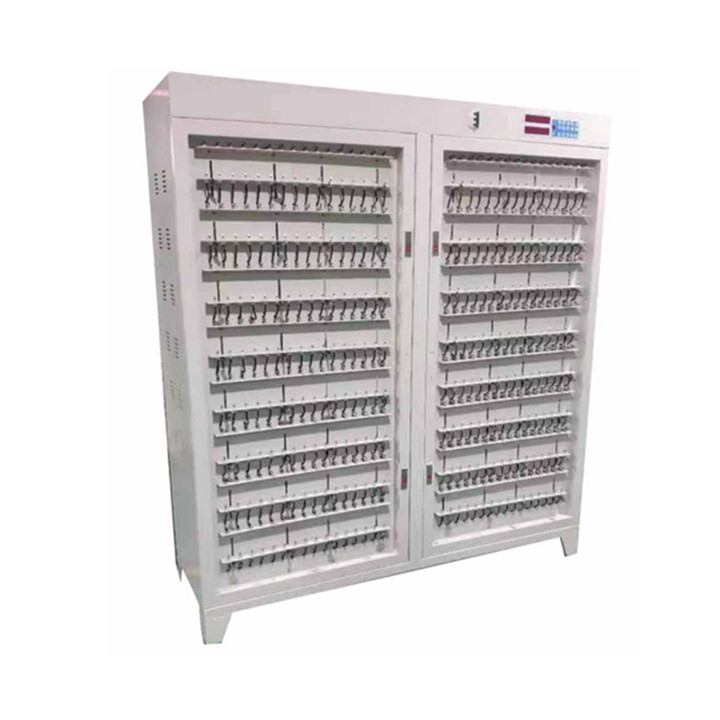

เครื่องทดสอบการชาร์จแบตเตอรี่ทรงกระบอก 512 ช่องr 18650, 26650, 32650 การทดสอบ

ประสิทธิภาพหลักของอุปกรณ์

1. อุปกรณ์แต่ละชิ้นสามารถทำการทดสอบการชาร์จและการปล่อยกระแสคงที่และแรงดันคงที่บนแบตเตอรี่ 512 ก้อนที่ตรงตามช่วงแรงดันไฟฟ้า

2. นำแหล่งจ่ายไฟฟ้าแรงดันคงที่กระแสคงที่ของสิทธิบัตรการประดิษฐ์มาใช้ การสลับกระแสคงที่เป็นแรงดันคงที่โดยไม่มีผลกระทบ เหมาะอย่างยิ่งสำหรับความต้องการในการชาร์จแบตเตอรี่ลิเธียมไอออน

3. คอมพิวเตอร์ AVR แบบชิปเดี่ยวทำหน้าที่เป็นศูนย์ควบคุมอุปกรณ์ และใช้วงจรสุ่มตัวอย่างอุปกรณ์ต่อพ่วง อุปกรณ์สามารถควบคุมโดยคอมพิวเตอร์ระดับสูงได้ เมื่อเชื่อมต่อคอมพิวเตอร์แล้ว กราฟการชาร์จและการคายประจุของทุกช่องสัญญาณจะถูกบันทึกหรือแยกออกจากคอมพิวเตอร์ระดับสูงได้ แผงควบคุมสามารถดำเนินการชาร์จกระแสคงที่และแรงดันคงที่ การทดสอบการคายประจุกระแสคงที่ การเรียงลำดับเวลา และงานอื่นๆ ได้โดยสมบูรณ์



4. แบตเตอรี่แต่ละก้อนมีแหล่งจ่ายกระแสคงที่และแรงดันไฟอิสระ และวงจรที่สร้างขึ้นเองไม่ส่งผลกระทบต่อกัน



5. ตรวจจับแรงดันไฟฟ้าของแบตเตอรี่แต่ละก้อนแบบเรียลไทม์ เมื่อชาร์จ ให้ชาร์จด้วยกระแสคงที่ก่อน เมื่อแรงดันแบตเตอรี่ถึงค่าที่ตั้งไว้ ระบบจะสลับการชาร์จเป็นแรงดันคงที่อย่างราบรื่น เมื่อถึงเวลาที่ตั้งไว้หรือเงื่อนไขการสิ้นสุดกระแส การชาร์จจะสิ้นสุด ในระหว่างการคายประจุกระแสคงที่ เมื่อแรงดันแบตเตอรี่ต่ำกว่าค่าที่ตั้งไว้ ระบบจะยุติการคายประจุและไฟแสดงสถานะแบตเตอรี่จะสว่างขึ้น



6. มีฟังก์ชั่นป้องกันการปิดเครื่อง และสามารถทำงานต่อได้หลังจากได้รับเวิร์กโฟลว์เดิม



7.  หลอดไฟเป็น 50N06 ซึ่งเหมาะสำหรับแบตเตอรี่ที่ต้องการแรงดันไฟฟ้าในการคายประจุต่ำ เช่น แบตเตอรี่ลิเธียมเหล็กฟอสเฟต



8. คอมพิวเตอร์ส่วนบนสามารถตั้งค่าพารามิเตอร์ขั้นตอนการทำงานได้ 32 ขั้นตอนและรอบการทำงาน 256 รอบ และคอมพิวเตอร์ส่วนบนแต่ละเครื่องสามารถเชื่อมต่อ  กับระบบชิปเดี่ยวได้ 1-10 ชุด (แนะนำให้น้อยกว่า 10 ชุด)



9.  รองรับฟังก์ชั่นซอฟต์แวร์

A)  อินเทอร์เฟซการทำงานแบบกราฟิกใช้เพื่อแสดงข้อมูลแรงดันไฟฟ้า กระแสไฟฟ้า เวลา และความจุของแบตเตอรี่แต่ละก้อน และแสดงสถานะการทำงานและสภาวะผิดปกติที่สอดคล้องกันในสีต่างๆ

B)  การระบุความจุแบตเตอรี่ของทุกส่วน (สูงสุด 100 ส่วน)

C)  สามารถบันทึกจุดข้อมูลตามเงื่อนไขการเปลี่ยนแปลงของแรงดันไฟฟ้า กระแสไฟฟ้า และเวลาเพื่อสร้างข้อมูลเส้นโค้งการชาร์จและการคายประจุที่สมบูรณ์ และช่วงเวลาของจุดข้อมูลเส้นโค้งคือ ≤ 4 วินาที

D)  ดำเนินการจัดเรียงแบตเตอรี่ภายใต้เงื่อนไขต่างๆ (ความจุ เวลา แรงดันไฟฟ้าวงจรเปิด แพลตฟอร์มการคายประจุ ฯลฯ)

E)  คำนวณอัตราการชาร์จกระแสคงที่ การสูญเสียความจุ ประสิทธิภาพการคายประจุ แรงดันไฟฟ้าเฉลี่ย แรงดันไฟฟ้ามัธยฐาน และข้อมูลอื่นๆ โดยอัตโนมัติ

F)  กำหนดอำนาจผู้ปฏิบัติงานและปฏิบัติงานในระดับที่แตกต่างกัน

G)  แสดงกราฟเส้นโค้งการชาร์จและการคายประจุและแผนภูมิวงจร

ข้อมูลจำเพาะ:

จำนวน  ช่องสัญญาณD ของ อุปกรณ์  C	เครื่องทั้งหมดมีทั้งหมด 512 ช่อง
โหมด  ควบคุมเวิร์กโฟลว์	การควบคุมตู้ทั้งหมด
โหมดการชาร์จ	กระแสคงที่และแรงดันคงที่
เงื่อนไข  การชาร์จ  ไฟ	แรงดันไฟฟ้า กระแสไฟฟ้า เวลา ความจุ
โหมด  การระบาย	กระแสไฟฟ้าทันที
เงื่อนไขการ  ปลด  ประจำการ	แรงดันไฟฟ้า เวลา และความจุ
วงจรการสุ่มตัวอย่าง  และการตรวจ  สอบ	≤10 วินาที
ช่วงการวัด  แรง  ดันไฟฟ้า	0 ~ 5โวลต์, ความละเอียด R 1mV
แรงดัน  ไฟฟ้าแบตเตอรี่  R ange	การชาร์จ: 0 ~ 4.5V Dกำลังชาร์จ: 4.5 ~ 2V
แรงดัน  ไฟฟ้าคงที่  R ange	3~4.5โวลต์
ความแม่นยำของแรงดันไฟฟ้า  A	± ( 0.05%RD+0.1%FS )
กระแส  R ange	ประจุ 0.025-6 A , D ปล่อย ประจุ0.025-6A ความละเอียด 1mA
ความแม่นยำของกระแส  ไฟฟ้า	± ( 0.1%RD+0.1%FS )
เวลาF rame	การตั้งค่าใดๆ ภายใน 0 ~ 30000 นาที หน่วยเวลาเป็นนาที
เวลา  ความแม่นยำ	≤±0.1%
ประเภทอุปกรณ์  ติดตั้ง	โคมไฟทรงกระบอกสี่สาย
การกำหนดระยะห่างของFixture  S	35 มม.
รองรับ  แบตเตอรี่H แปด	0~90มม.
แหล่งจ่ายไฟ  P ที่ทำงาน	ระบบสามเฟสสี่สาย AC380V ± 5%, 50Hz, อัตราการใช้พลังงาน ≤ 28 กิโลวัตต์สำหรับ 512 ช่อง
โหมดการสื่อสาร	RS485, อัตราบอด57600
ขนาดโดยรวม	1440mm （กว้าง） * 500mm （ลึก） * 1840mm （สูง） สำหรับช่อง 512
สภาพ  แวดล้อมการทำงาน	อุณหภูมิ: 0-40 ℃, อุณหภูมิสัมพัทธ์ ≤ 85%
กระแส  ไฟฟ้าไหล  เต็ม	เส้นเฟสสูงสุดคือ 30 A และเส้นศูนย์สูงสุดคือ 3 A
อุปกรณ์  เริ่มต้น  ปัจจุบัน	ช่วงเวลาปิดของสวิตช์ลมอยู่ที่ประมาณ 60A
น้ำหนักเครื่อง	ประมาณ 250 กก. สำหรับ 512 ช่อง
