เครื่องเคลือบพื้นผิวเรียบแบบใช้ความร้อน 120 องศาเซลเซียส พร้อมปั๊มสุญญากาศ

เครื่องเคลือบแผ่น MSK-AFA-HC100 มีขนาดการเคลือบสูงสุด 90 x 190 มม. แผ่นฐานจะถูกให้ความร้อนสูงสุด 120℃ สามารถใช้งานในห้องถ่ายโอนภายในกล่องปลอดอากาศได้ มีปั๊มสุญญากาศภายนอกให้มาด้วย ความแม่นยำของความหนาการเคลือบอยู่ที่ ±3 μm อุปกรณ์เสริมที่มีให้เลือก ได้แก่ เครื่องขูดเคลือบกว้าง 80 มม. แท่งลวด เครื่องทำฟิล์มสี่ด้าน และเครื่องทำฟิล์มขูดและผสมแบบอัดรีด

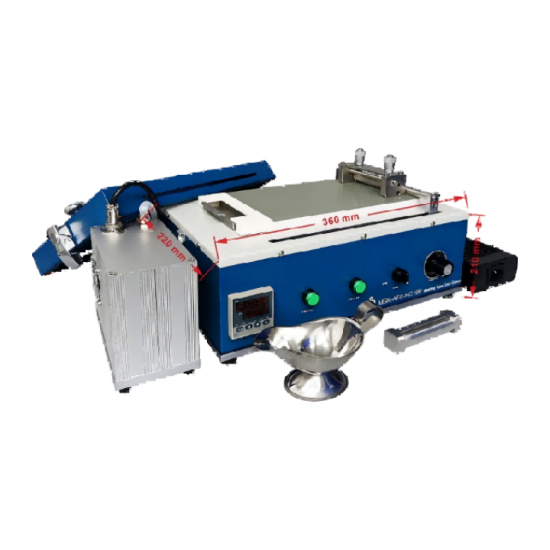

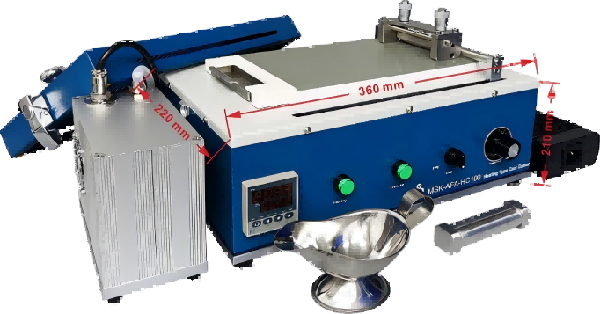

ภาพอุปกรณ์(รูปภาพสินค้าใช้เพื่อการอ้างอิงเท่านั้น โปรดดูสินค้าจริงเพื่อความถูกต้อง)

คุณสมบัติการใช้งาน1. ความต้องการสารเคลือบและวัสดุรองรับมีน้อย ใช้งานง่าย และเหมาะสมสำหรับกระบวนการตรวจสอบ 2.

2. สารเคลือบแผ่นฐานมีความแม่นยำและทนทานต่อการสึกหรอดี

3. แผ่นฐานเคลือบผิวมีฟังก์ชันดูดสุญญากาศและติดตั้งมาพร้อมกับปั๊มสุญญากาศมาตรฐาน

4. แผ่นฐานเคลือบมีฟังก์ชันทำความร้อน และสามารถควบคุมอุณหภูมิได้

5. สามารถเลือกใช้เครื่องเคลือบผิวได้หลายเครื่อง

6. สามารถใช้งานในช่องเก็บของในรถได้

7. เป็นไปตามมาตรฐานการรับรอง UL



ภาพรวมกระบวนการ

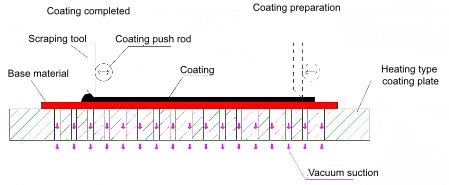

แผนภาพโครงร่างการเคลือบ แผนภาพรูปทรงการเคลือบ

คำอธิบายกระบวนการ: หลังจากสารเคลือบเข้าสู่ขอบใบมีดแล้ว สารเคลือบจะไหลผ่านช่องว่างระหว่างขอบใบมีดกับพื้นผิววัสดุอย่างไม่ต่อเนื่อง ทำให้เกิดการเคลือบตามเป้าหมาย ความหนาของการเคลือบถูกควบคุมโดยช่องว่างระหว่างใบมีดกับพื้นผิววัสดุ ความแม่นยำในการเคลือบได้รับผลกระทบจากปัจจัยต่างๆ เช่น ความแม่นยำของช่องว่างระหว่างใบมีดกับพื้นผิววัสดุ ความตรงของขอบใบมีด ความเรียบของแผ่นเคลือบ และคุณสมบัติของสารเคลือบ





ข้อมูลจำเพาะทางเทคนิค

แหล่งจ่ายไฟ	ไฟฟ้ากระแสสลับเฟสเดียว 110-220V ± 10%, ความถี่ 50Hz/60Hz, กำลังไฟ 280W
ประเภทการเคลือบ	การเคลือบใบมีดขูดแบบชิ้นเดียว
สภาพแวดล้อมที่เกี่ยวข้อง	สภาพแวดล้อมทั่วไป, กล่องปลอดอากาศ (ไนโตรเจน, อาร์กอน)
ช่วงการเคลือบ	ขนาดสูงสุด L190 x W90 มม. (ช่วงที่อนุญาตสำหรับการเคลือบ ขนาดการเคลือบจริงขึ้นอยู่กับพารามิเตอร์ของเครื่องมือ เคลือบ )
ความเร็วในการเคลือบ	10 - 48 มม./วินาที ปรับได้ด้วยตนเอง
อุณหภูมิความร้อน	อุณหภูมิห้องถึง 120℃
เครื่องมือเคลือบผิว	รุ่น: Scrapper KTQ-80F (อุปกรณ์เสริม) ความแม่นยำระดับแนวหน้า: ความตรง ≤ 4 ไมโครเมตร ความสูงของคมตัด: 0 - 3 มม. ปรับได้ด้วยตนเอง ความแม่นยำในการปรับ: 5 ไมโครเมตร
ขนาดของการเคลือบ	ขนาดสูงสุด ยาว 190 x กว้าง 80 มม. (ขึ้นอยู่กับปริมาณการเคลือบจริง)
ความหนาของสารเคลือบ	ความแม่นยำ: ±3 ไมโครเมตร ข้อมูลอ้างอิง: ความเร็วในการเคลือบขั้วบวกกราไฟต์ ความหนืด 2000 mPa.s ปริมาณของแข็ง 45%

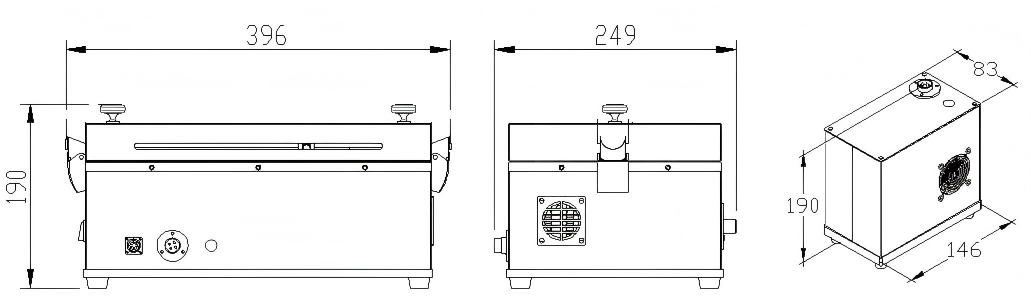

ขนาดอุปกรณ์	เครื่องเคลือบผิว : ขนาดโดยประมาณ ยาว 400 x กว้าง 250 x สูง 190 มม. (รวมฝาครอบปิดผนึก) ปั๊มสุญญากาศภายนอก: ขนาดโดยประมาณ ยาว 150 x กว้าง 85 x สูง 190 มม. (ไม่รวมซ็อกเก็ตสำหรับงานการบินและข้อต่อท่ออากาศ) เครื่องมือเคลือบผิว: ขนาดโดยประมาณ ยาว 110 x กว้าง 35 x สูง 55 มม.
น้ำหนัก	เครื่องเคลือบผิว : น้ำหนักประมาณ 19.5 กก. (รวมฝาปิดสนิท) ปั๊มสุญญากาศภายนอก: น้ำหนักประมาณ 1 กก. (ไม่รวมหัวต่อแบบสำหรับงานการบินและข้อต่อท่ออากาศ) อุปกรณ์เคลือบผิว : น้ำหนักประมาณ 0.35 กก.

สิ่งอำนวยความสะดวกสนับสนุน1. งานด้านสาธารณูปโภค: รายการต่อไปนี้แสดงรายการบริการสาธารณูปโภคที่จำเป็นสำหรับอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้เตรียมการที่จำเป็นทั้งหมดแล้ว

รายการ	ความต้องการ	หน่วยจัดหา	หมายเหตุ
แหล่งจ่ายไฟ	ไฟฟ้ากระแสสลับเฟสเดียว 110-220V ± 10%, ความถี่ 50Hz/60Hz, กำลังไฟ 280W	ลูกค้า	/
วิธีการเชื่อมต่อ	เต้ารับสามรู 10A	ลูกค้า	/
การต่อสายดิน	สายดินที่มีความต้านทานน้อยกว่า 4 โอห์ม	ลูกค้า	/
อุณหภูมิสิ่งแวดล้อม	25±5℃	ลูกค้า	/
ความชื้นในสิ่งแวดล้อม	ความชื้นสัมพัทธ์ 30 - 90% หรือต่ำกว่า	ลูกค้า	/
ความสะอาด	1,000,000 ระดับ	ลูกค้า	/
การสั่นสะเทือนและแรงกระแทก	ไม่มีแหล่งกำเนิดการสั่นสะเทือนที่เห็นได้ชัดในบริเวณนี้	ลูกค้า	/
ข้อกำหนดการป้องกันการระเบิด	ไม่มีแหล่งกำเนิดระเบิดในบริเวณใกล้เคียง	ลูกค้า	/
การปล่อยก๊าซ	/	ลูกค้า	/
เครื่องมือปรับแต่งเครื่องจักร	โปรดเตรียมอุปกรณ์และเครื่องมือทดสอบที่จำเป็นสำหรับการปรับแต่งเครื่องจักรไว้ล่วงหน้า	ลูกค้า	แบบฟอร์มประเมินผลิตภัณฑ์อ้างอิง

น้ำหนักบรรทุกพื้นฐาน: โปรดให้ลูกค้าประเมินอย่างรอบคอบว่าตรงตามมาตรฐานหรือไม่ โดยพิจารณาจากน้ำหนักของผลิตภัณฑ์และข้อมูลต่อไปนี้

ความต้องการวัสดุ

1. ข้อกำหนดสำหรับวัสดุรองรับ

โครงการ	พารามิเตอร์	บันทึก
วัสดุพื้นฐาน	แผ่นฟอยล์ทองแดง, แผ่นฟอยล์อลูมิเนียม
ความยาวของวัสดุฐาน	190 ～230 มม.
ความกว้างของวัสดุฐาน	90 ～130 มม.
ความหนาของวัสดุฐาน	8 ～30 ไมโครเมตร

บันทึก:

1. พารามิเตอร์ข้างต้นเป็นพารามิเตอร์ที่ใช้กันทั่วไปสำหรับแบตเตอรี่ลิเธียมไอออน

2. สำหรับวัสดุและพารามิเตอร์ประเภทอื่นๆ ให้ยึดผลการเคลือบจริงเป็นหลัก2. ข้อกำหนดสำหรับสารละลายข้น

โครงการ	สารละลายข้น	บันทึก
ระบบวัสดุหลัก	ลิเธียมโคบอลต์ออกไซด์, ลิเธียมเหล็กฟอสเฟต, ลิเธียมแมงกานีสออกไซด์, กราไฟต์สามองค์ประกอบ, ขั้วลบซิลิคอน
ความหนืด	1500 ～8000 mPa.s
เนื้อหาแน่น	55%±20%

บันทึก:

1. พารามิเตอร์อื่นๆ ของสารละลายข้นให้พิจารณาจากผลการเคลือบที่เกิดขึ้นจริง

2. ประเภทของสารละลายอื่นๆ จะต้องพิจารณาจากผลการเคลือบที่เกิดขึ้นจริงขอบเขตการจัดหาโครงการนี้เกี่ยวข้องกับเครื่องเคลือบพื้นผิวเรียบ MSK-AFA-HC100 จำนวน 1 เครื่อง ซึ่งรวมถึงส่วนประกอบหลักดังต่อไปนี้

เลขที่.	ชื่อ	เนื้อหา	ปริมาณ	บันทึก
1	ตัวเครื่องอุปกรณ์	เครื่องเคลือบผิว, ปั๊มสุญญากาศ	1 ชิ้น
2	เครื่องมือเคลือบผิว	เคทีคิว-80เอฟ	1 ชิ้น	อุปกรณ์เสริม (เลือกได้)
3	อุปกรณ์และเครื่องมือ	โปรดดูรายการอะไหล่สำหรับรายละเอียดเพิ่มเติม	1 ชิ้น
4	เอกสารการส่งมอบ	คู่มือผู้ใช้, รายการบรรจุภัณฑ์	1 ชิ้น



ข้อมูลจำเพาะของอุปกรณ์1. ตัวเครื่องอุปกรณ์

เลขที่.	รายการ	ข้อมูลจำเพาะของอุปกรณ์	บันทึก
1	แผ่นฐาน	เหล็กกล้าคาร์บอน ชุบโครเมียมที่ผิว
2	แผ่นรองเท้า	4 ชิ้น
3	แผ่นเคลือบผิว	โลหะผสมอลูมิเนียม พื้นผิวมีรูดูดสุญญากาศ
4	ขับ	มอเตอร์ไร้แปรงถ่าน ปรับความเร็วได้ด้วยปุ่มหมุนแบบแมนนวล
5	คำแนะนำ	แกนนำชุบโครเมียม + ตลับลูกปืนเชิงเส้น
6	ก้านดันเคลือบ	ทำจากสแตนเลส ถอดประกอบได้
7	การควบคุมอุณหภูมิ	ระบบทำความร้อนฟิล์ม PI + ตัวควบคุมอุณหภูมิ + เทอร์โมคัปเปิล, ระบบควบคุมแบบวงปิด
8	กรอบนอก	การเคลือบผงแผ่นเหล็กรีดเย็น
9	แผ่นปิดด้านบน	การเคลือบสีฝุ่นแผ่นเหล็กรีดเย็น, ตัวล็อค + มือจับ
10	ปั๊มสุญญากาศ	ฝาครอบอลูมิเนียมอัดขึ้นรูปภายนอก
11	แผงควบคุม	ปุ่มกดและลูกบิดสำหรับควบคุม
12	หน่วยควบคุมอิเล็กทรอนิกส์	การออกแบบภายในแบบ บูรณาการ





2. เครื่องมือเคลือบผิว

เลขที่.	รายการ	ข้อมูลจำเพาะของอุปกรณ์	บันทึก
เครื่องมือขูด KTQ-80F			อุปกรณ์เสริม (เลือกได้)
1	วัสดุ	เหล็กกล้าไร้สนิม
2	มีดขูด	ที่ขูดแบบแบน
3	วิธีการปรับแต่ง	หัวเฟืองท้าย ปรับด้วยมือ



3. ชิ้นส่วนอะไหล่และเครื่องมือ

เลขที่.	รายการ	ข้อกำหนด	ปริมาณ	บันทึก
1	ประแจซ็อกเก็ตหกเหลี่ยม	M2.5 , M3 , M4 , M5	1 ชุด	เครื่องมือ
2	เกจวัดความหนา	/	1 ชิ้น	เครื่องมือ
3	กระดาษทราย	2000#	กระดาษ 1 แผ่น	เครื่องมือ
4	ภาชนะบรรจุสารละลายข้น	/	1 หน่วย	เครื่องมือ

หมายเหตุ: การตั้งค่าเพิ่มเติมเป็นทางเลือก4. การส่งมอบเอกสาร

เลขที่.	รายการ	ปริมาณ	บันทึก
1	คู่มือการใช้งานอุปกรณ์	1 ชุด
2	รายการบรรจุภัณฑ์	1 ชุด
3	ใบรับประกันสินค้า	1 ชุด (ใบรับรองความสอดคล้อง, บัตรรับประกัน)

เงื่อนไขการเคลือบ
วัสดุพื้นฐาน	ฟอยล์อลูมิเนียม / ฟอยล์อลูมิเนียม
ประเภทการเคลือบ	การเคลือบแบบต่อเนื่อง
ประเภทสารละลายข้น	ขั้วบวกกราไฟต์แบบใช้น้ำ
ความหนืดของสารละลายข้น	4000～6000 mPa.s
ปริมาณของแข็งในสารละลายข้น	55%±20%
ความหนาของสารเคลือบ	ด้านเดียว 90 ไมโครเมตร

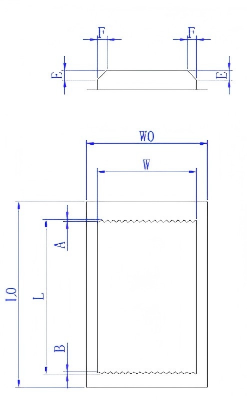

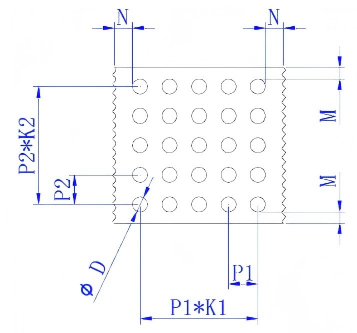

ขนาดของการเคลือบ
โครงการ	เครื่องหมาย	มาตรฐาน
	แอล0	230 มม. (ขนาดพื้นผิว)
	ว0	130 มม. (ขนาดพื้นผิว)
	แอล	≤190 (ค่าอ้างอิง ที่เกี่ยวข้องกับปริมาณของเนื้อครีม)
	ว	≤90 (ค่าอ้างอิง ที่เกี่ยวข้องกับปริมาณของเนื้อครีม)
	เอ	(เกี่ยวข้องกับปริมาณการเคลือบเริ่มต้น)
	บี	(เกี่ยวข้องกับปริมาณการเคลือบเริ่มต้น)
	E (ความหนาขอบ)	(เกี่ยวข้องกับปริมาณการเคลือบเริ่มต้น)
	F (บริเวณขอบ)	(เกี่ยวข้องกับปริมาณการเคลือบเริ่มต้น)

เกณฑ์การยอมรับการเคลือบผิว
	ความหนาของโซนสม่ำเสมอ	≤±3 μm
	M (ระยะห่างจากขอบ)	(เกี่ยวข้องกับปริมาณการเคลือบเริ่มต้น)
	N (ระยะห่างจากหัวและหาง)	(เกี่ยวข้องกับปริมาณการเคลือบเริ่มต้น)
	วิธีการวัด วัดจุด 5 จุดในแนวนอนและ 5 จุดในแนวตั้งในบริเวณที่มีความสม่ำเสมอ ใช้ไมโครมิเตอร์วัด และความแม่นยำของผลการวัดจะอยู่ในช่วง ±3 μm เครื่องมือวัด: ไมโครมิเตอร์ (ไมโครมิเตอร์ Sanfeng ความแม่นยำ 1 μm จัดหาโดยลูกค้า)
	1. สารละลายข้นควรคงตัว ควรทิ้งไว้ในภาชนะแก้วปิดสนิทภายใต้สภาพแวดล้อมการเคลือบเป็นเวลา 8 ชั่วโมงโดยไม่มีการเปลี่ยนแปลงใดๆ เช่น การตกตะกอน การแยกชั้น การจับตัวเป็นก้อน หรือการจับเป็นคราบ 2. ผู้ซื้อรับประกันว่าความหนืด ความละเอียด และสภาพแวดล้อมของสารละลายข้นนั้นตรงตามข้อกำหนดของการเคลือบผิว
